Les limiteurs de débit BT-Maric maintiennent un débit constant, pré-réglé et fixe, quelle que soit la pression. Conçus pour offrir des débits précis et fiables, les limiteurs de débit BT-Maric garantissent des performances optimales dans de nombreuses applications.
Commencez par identifier le débit souhaité pour votre application. Il est essentiel de choisir un limiteur de débit capable de répondre à ce débit requis.
Nos limiteurs de débit sont disponibles en 3 configurations :
1. Type inserts de 0,15 à 233 L/min
2. Cartouche à visser de 0,15 à 342 L/min
3. Type wafer de 0,15 à 8 854 L/min
Choisissez les débits nominaux disponibles dans le tableau 1 ci-dessous.
Veuillez noter que des débits plus élevés sont possibles avec le type de connexion wafer. (Pour les wafers, indiquez simplement le débit dont votre application a besoin, et nous combinerons plusieurs joints en caoutchouc de contrôle avec les débits ci-dessous pour répondre à vos exigences.)
Les débits nominaux suivants sont disponibles en standard avec des joints en caoutchouc de contrôle de type Precision :
Les joints en caoutchouc de contrôle, associés à la forme de leur logement, régulent le débit.
Le type de joint en caoutchouc de contrôle Precision est fourni en standard sauf indication contraire.
Les performances standards du joint en caoutchouc de contrôle Precision sont les suivantes.

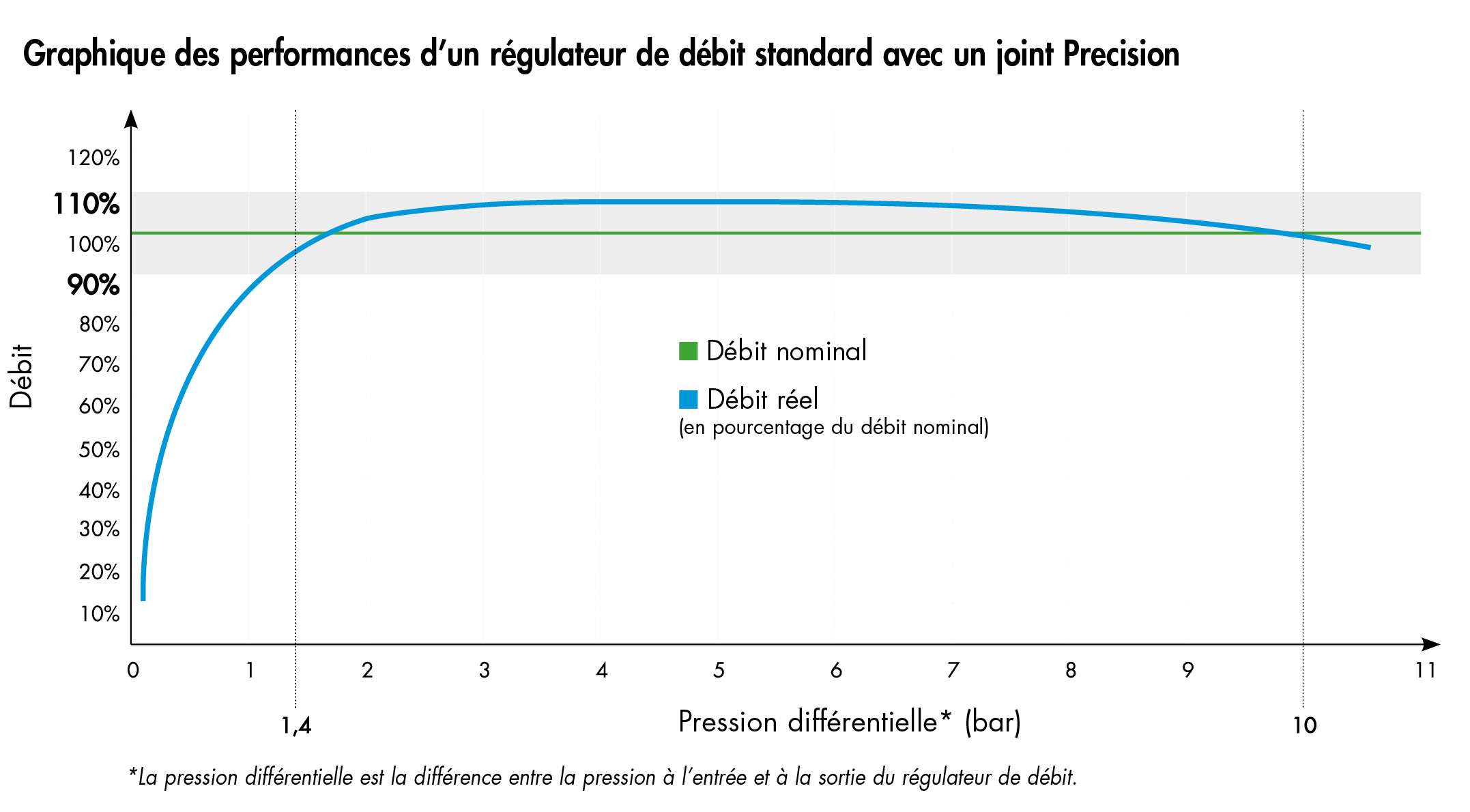

Graphique de performance pour les valves standard avec joint en caoutchouc de contrôle type Precision :
Si le joint en caoutchouc de contrôle standard Precision ne convient pas à votre application, consultez ci-dessous la gamme complète des types de joints en caoutchouc de contrôle disponibles.
Choisissez le joint en caoutchouc de contrôle adapté en fonction des paramètres de votre application.
Paramètres à prendre en compte lors de la sélection des joints en caoutchouc de contrôle pour les limiteurs de débit :
Choisissez le matériau adapté à votre application. Prenez en compte le type de fluide circulant dans votre système afin de garantir la compatibilité chimique.
Nos limiteurs de débit sont disponibles en acier inoxydable, laiton et PVC en standard.
Autres matériaux non standards : POM, PVDF, titane, duplex, PE.
Sélectionnez la taille du limiteur de débit adaptée aux dimensions de votre canalisation.
Par exemple, si vous travaillez avec un tuyau de 1 pouce, choisissez un limiteur de débit correspondant à cette taille.
Nos limiteurs de débit sont disponibles en tailles allant de DN6 à DN300, soit de 1/8” à 16”.

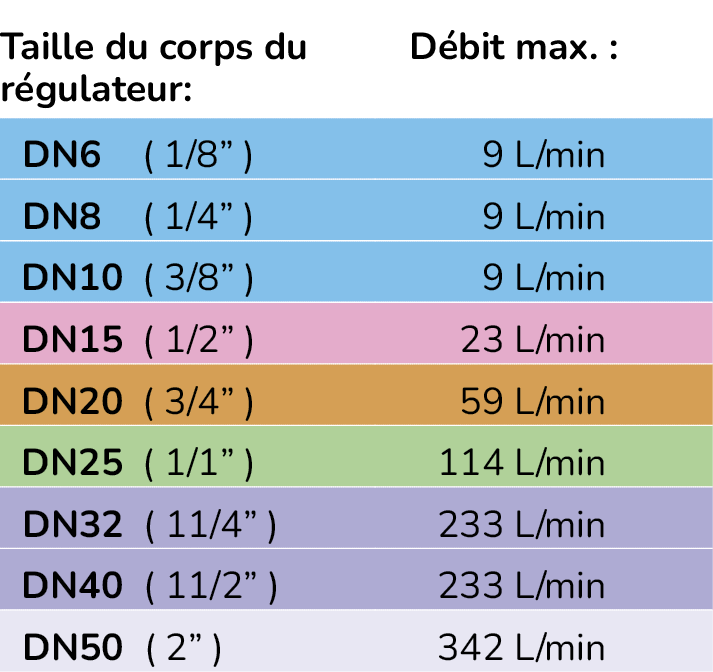

Prenez en compte le débit maximal par taille DN.
Tous les débits (indiqués dans le tableau 1 ci-dessus) inférieurs au débit maximal sont disponibles pour la taille de corps de limiteur de débit correspondante.
Choisissez le type de connexion approprié à votre système.
Nous proposons 3 types de configurations :
Les modèles wafer sont généralement utilisés pour des débits plus élevés. Ils sont conçus pour être montés entre des brides de tuyauterie. Veuillez spécifier le diamètre nominal (DN) et la classe de pression (PN) lors de la commande. Par défaut, les wafers sont fabriqués selon la norme ISO 7005 PN10. D’autres normes, comme ANSI, sont disponibles sur demande.
Les inserts sont les plus petits produits de notre gamme. Ils s’intègrent directement dans le réseau de tuyauterie existant de votre application, par exemple entre ou dans des raccords filetés. Le plus petit diamètre standard est de 12,45 mm. L’insert peut être conçu avec une petite bride et équipé d’un joint torique pour un meilleur étanchéité. Veuillez contacter votre bureau commercial local pour discuter d’une solution sur mesure.
Les raccordements sont disponibles en tailles allant de DN6 à DN50. Le standard est femelle/femelle (FF). Veuillez vérifier dans le « tableau des débits nominaux » à la page précédente que votre débit correspond à la taille de corps de vanne choisie. Si vous ne trouvez pas ce que vous cherchez parmi nos limiteurs de débit standard, veuillez contacter votre représentant commercial local pour une solution personnalisée.
Le filetage standard est ISO 228 (BSP). Le filetage NPT est également disponible.
Lors de la commande de nos limiteurs de débit à débit constant, il est important de nous indiquer la quantité nécessaire immédiatement. Veuillez également préciser votre consommation annuelle prévue.
1. Quantité actuelle à commander : Veuillez indiquer le nombre de limiteurs de débit requis pour votre projet en cours ou vos besoins immédiats.
Exemple : pour une nouvelle installation ou un remplacement, précisez le nombre exact d’unités nécessaires pour compléter votre système.
2. Quantité annuelle prévue : Afin de mieux vous servir, nous vous demandons également une estimation de votre consommation sur 12 mois. Cela nous permet de gérer nos stocks et notre tarification plus efficacement.
Si vous prévoyez des opérations de maintenance régulières, des extensions de système ou des projets récurrents, pensez à estimer vos besoins futurs. Cela inclut le nombre de limiteurs de débit dont vous pourriez avoir besoin chaque année.
En spécifiant à la fois vos besoins immédiats et annuels, nous pouvons :
Si vous avez besoin d’aide pour estimer votre consommation annuelle, notre équipe est à votre disposition. Nous vous aiderons à évaluer vos besoins en fonction de votre application et de votre calendrier de projet.
Contactez nos experts pour un accompagnement personnalisé ou indiquez-le dans le formulaire de devis ; nous vous contacterons !
Veuillez consulter notre catalogue pour des informations plus détaillées Vous pouvez également contacter nos experts. Ils seront ravis de vous accompagner et de vous aider à relever votre défi.
