Limiteur de débit BT-Maric avec cartouche à visser

Le limiteur de débit avec cartouche à visser assure un débit constant et préfixé, pour l’eau comme pour des fluides similaires, quelles que soient les variations de pression. Sa conception mécanique robuste garantit une régulation fiable et précise, sans recourir à une alimentation électrique ni à des systèmes de contrôle complexes. Grâce à son format fileté/taraudé, ce limiteur est facile et rapide à installer, offrant une solution pratique et durable pour vos installations.

cartouches à visser régulent des débits allant de 0,15 l/min à 342 l/min

Limiteur de débit avec cartouche à visser
threaded valves illustration

Une large gamme de débits

Le limiteur de débit avec cartouche à visser est disponible pour des diamètres de tuyauterie allant de DN6 à DN50 ou de 1/8″ à 2″ et peut réguler des débits compris entre 0,15 et 342 L/min. Il convient à l’eau et à des fluides similaires, tout en garantissant un débit constant, quelles que soient les variations de pression.

Le limiteur de débit BT-Maric cartouche à visser offre une solution simple, compacte, extrêmement fiable et très facile d’installation. Sans pièces mobiles et sans entretien, il est conçu pour durer, avec une durée de vie pouvant atteindre 20 ans.

Les limiteurs de débit BT-Maric filetés sont disponibles en BSP ou NPT. Les filetages BSP sont disponibles en M&F, F&F et F&M. Les filetages NPT sont disponibles uniquement en F&F.

Haute précision de la régulation du débit

Notre joint standard de régulation qui s’appelle PRECISION, garantit un haut niveau de précision — maintenant le débit dans une plage de ±10 % du débit nominal.

Le limiteur de débit  avec le joint de contrôle PRECISION est conçu pour fonctionner avec une chute de pression comprise entre 1,4 et 10 bars.
D’autres types de caoutchouc de régulation sont disponibles pour des plages de pression différentes, selon vos besoins d’application.



Cartouches à visser – pour une précision de débit inégalée

Rencontrez-vous l’un des défis suivants ?

  • Avez-vous besoin d’un débit constant, quelles que soient les variations de pression ?
  • Recherchez-vous une vanne de régulation économique et facile à installer pour votre produit ou système ?
  • Avez-vous besoin d’une solution de modernisation simple pour votre application existante ?
  • Souhaitez-vous optimiser la consommation d’eau de votre système actuel ?
  • La préservation de l’eau est-elle une priorité pour votre exploitation ?

Les limiteurs de débit BT-Maric cartouche à visser vous aident à:

  • Mettre en œuvre une solution mécanique, économique et compacte pour contrôler et maintenir un débit constant indépendamment des variations de pression.
  • S’intégrer facilement dans des systèmes existants où l’espace est limité.
  • Garantir une solution fiable, durable (jusqu’à 20 ans) et sans entretien.
  • Assurer un débit constant sur plusieurs points d’utilisation dans votre système.
  • Éviter toute manipulation ou réglage accidentel du débit — garantissant ainsi un fonctionnement stable et sécurisé.
  • S’adapter aux besoins futurs — des inserts personnalisés sont disponibles pour répondre à vos exigences spécifiques.
  • Protéger votre équipement en maintenant en permanence le débit spécifié.
  • Réduire la consommation d’eau et favoriser une utilisation durable des ressources.

Spécifications des cartouches à visser BT-MARIC standard :

Spécifications pour cartouches à visser standard BT-Maric :

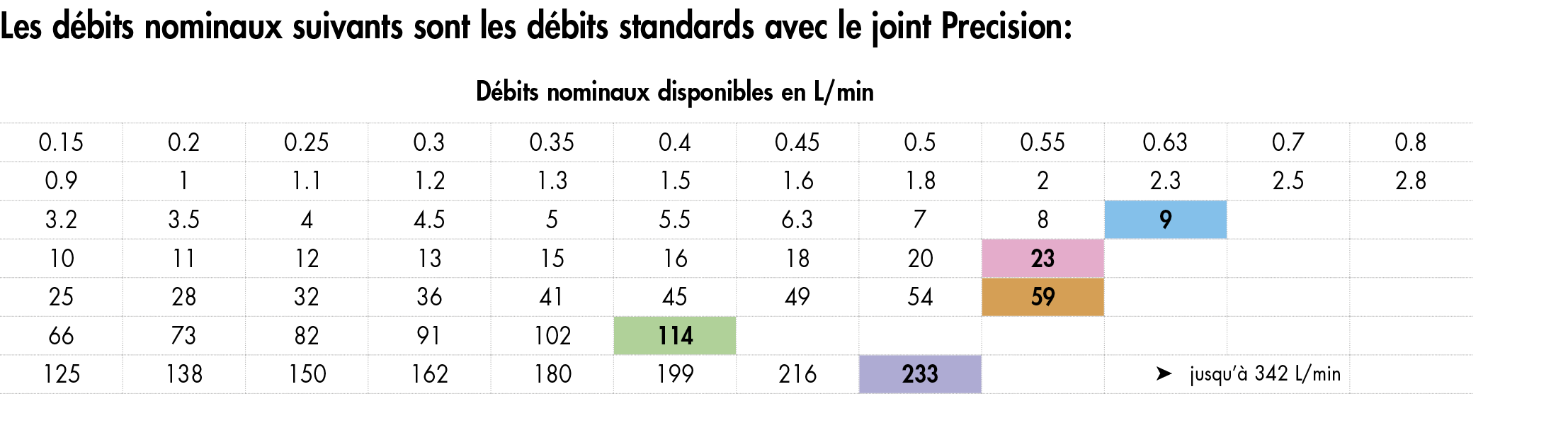

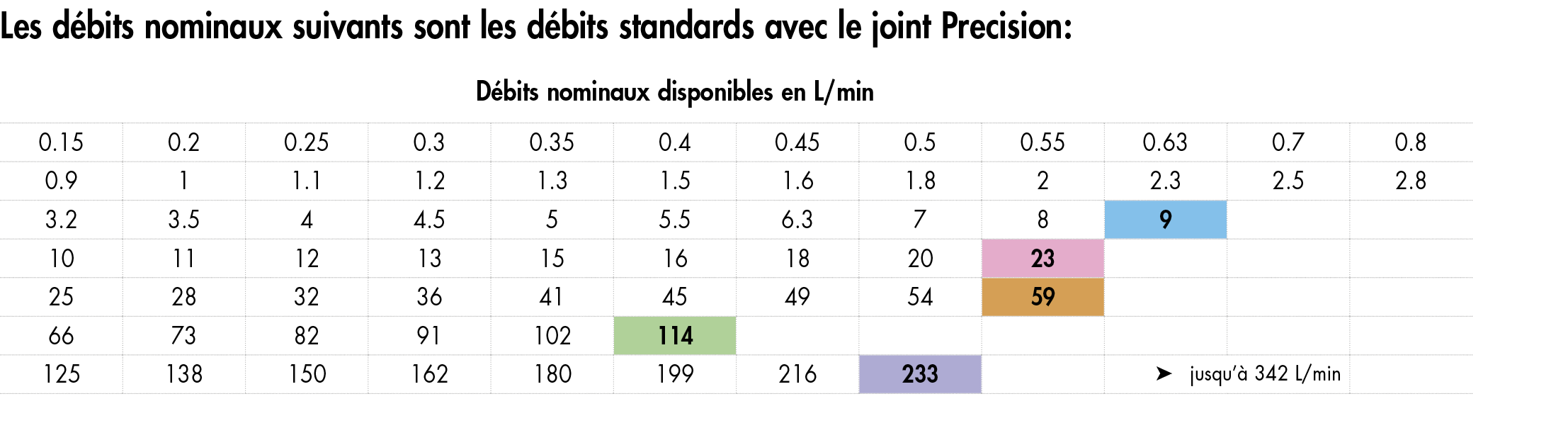

0,15 – 342 L/min selon la taille du régulateur.

Précision de débit standard :

±10 % dans la plage de chute de pression de 1,4 à 10 bars.
Performances typiques des limiteurs de débit BT-Maric >>

Plage de chute de pression de fonctionnement standard :

1,4 – 10 bar

Température de fonctionnement standard :

≤ 60°C

Températures de fonctionnement : jusqu’à 200 °C (en fonction du type de joint et du matériau du boîtier).

Taille de raccordement :

Taille de raccordement de ⅛″ jusqu’à 2″ : ⅛″, ¼″, ⅜″, ½″, ¾″, 1″, 1¼″, 1½″, 2″ (norme ISO 228/1 BSP).

Les filetages NPT sont disponibles en F/F ⅛″, ¼″, ⅜″, ½″, ¾″, 1″, 1¼″, 1½″, 2″ en acier inoxydable uniquement.

Configuration standard :

Femelle/femelle.

Mâle/femelle, femelle/mâle, mâle/mâle sont également disponibles en fonction de la taille du limiteur et du matériau du corps du limiteur.

Matériaux standard pour corps du limiteur :

Laiton, PVC-U et acier inoxydable.

Exemples: POM, PVD-F, titane, Duplex, PE.

Laiton

PVC-U

Acier inoxydable

Nous vous aidons à trouver la meilleure solution

Notre équipe d'experts est là pour vous aider à trouver la solution idéale et vous fournir tous les éléments nécessaires pour prendre des décisions éclairées. Contactez-nous dès aujourd'hui !

Pourquoi choisir des limiteurs de débit avec cartouche à visser ?

Découvrez les avantages des limiteurs de débit avec cartouche à visser

  • Large gamme de débits

    Les limiteurs de débit avec cartouche à visser limitent les débits compris entre 0,15 et 342 L/min. Ils offrent une solution flexible et économique pour l’eau et des fluides similaires, adaptée à de nombreuses applications.

  • Réponse instantanée aux fluctuations de pression

    Conçus pour la stabilité, ces régulateurs réagissent immédiatement aux variations de pression, maintenant un débit constant. Ils sont la solution idéale pour les systèmes où un flux stable est crucial, même en conditions d’exploitation variables.

  • Haute précision de la régulation

    Équipés de joint torique standard PRECISION, ces régulateurs de débit d’eau assurent une précision de débit dans une plage de ±10 % du débit nominal. Ils conviennent parfaitement aux applications nécessitant une performance de débit fiable et exacte.

  • Fonctionnement 100 % mécanique

    Ces limiteurs de débit fonctionnent entièrement sans alimentation externe ni actionneur. Leur conception mécanique garantit simplicité, fiabilité et indépendance vis-à-vis des systèmes électriques.

  • Simplicité, fiabilité et rentabilité

    Sans pièces mobiles ou sujettes à l’usure, les cartouches à visser offrent une fiabilité élevée, une installation simple et des économies à long terme grâce à un fonctionnement sans maintenance.

  • Conçues pour un usage industriel

    Conçues pour durer, elles fonctionnent de manière fiable dans des environnements industriels exigeants, où la robustesse et la longévité sont essentielles.

  • Conception compacte pour une intégration facile

    Grâce à leur format compact, les cartouches à visser sont particulièrement adaptées aux projets de modernisation dans des systèmes existants où l’espace est restreint. Comparées aux vannes à membrane traditionnelles, elles offrent une solution optimisée sans compromettre les performances.

Caractéristiques et avantages supplémentaires

  • Autonettoyante et sans entretien

    La conception de la cartouche réduit le risque d’obstruction et élimine le besoin d’entretien régulier, assurant un fonctionnement continu et sans souci sur de longues périodes.

  • Matériaux non toxiques et sans odeur

    Fabriquées à partir de matériaux sûrs et non toxiques, les cartouches à visser sont idéales pour les systèmes d’eau potable et les environnements soumis à des exigences sanitaires strictes.

  • Longue durée de vie

    Conçues pour durer, les cartouches à visser offrent une durée de vie allant jusqu’à 20 ans, réduisant considérablement le besoin de remplacements et les coûts d’exploitation à long terme.

  • Résistantes à une mauvaise qualité d’eau

    Grâce à l’utilisation d’éléments de régulation en caoutchouc souple, elles empêchent les blocages et la formation de dépôts, ce qui les rend particulièrement efficaces dans les systèmes où la qualité de l’eau est variable ou médiocre.

  • Configuration inviolable

    Le débit est préréglé et ne peut pas être modifié, volontairement ou par erreur — garantissant un fonctionnement sécurisé et constant tout au long de la durée de vie de la cartouche.

  • Large plage de pression de fonctionnement

    Adaptées aux systèmes fonctionnant entre 0,45 et 20 bar, les cartouches à visser offrent une grande flexibilité pour un large éventail d’applications et d’exigences système.

  • Large choix de matériaux

    Disponibles en matériaux standards tels que le PVC, le laiton et l’acier inoxydable, elles sont également proposées avec des options supplémentaires comme le POM, le PVDF, le titane, le duplex et le PE. Cela assure une compatibilité avec divers fluides et environnements.

  • Personnalisables pour des besoins spécifiques

    Pour des applications particulières, des cartouches peuvent être développées afin de répondre à des exigences techniques précises.

comment fonctionnent nos cartouches à visser?

Fonctionnement

Le limiteur de débit dispose d’un joint torique en caoutchouc flexible, dont le diamètre d’ouverture réagit instantanément aux fluctuations de pression de l'eau.

Lorsque la différence de pression augmente, le diamètre de l'orifice diminue pour maintenir le débit préréglé.

De même, lorsque la pression diminue, l'orifice s'ouvre pour maintenir le débit préréglé.

Regardez notre vidéo:

Une solution mécanique pour obtenir un débit constant.

BASSE PRESSION

Le joint torique présente une ouverture plus grande à basse pression.

HAUTE PRESSION

Lorsque la pression augmente, le joint torique est pressé vers le bas, réduisant ainsi le diamètre de l’ouverture, de façon à ce que le débit reste constant.

Comment spécifier votre limiteur de débit

Déterminez la cartouche à visser appropriée pour votre application

Suivez ces étapes pour spécifier le limiteur de débit le mieux adapté à votre système :

  1. Définissez le débit requis
  2. Sélectionnez le joint torique
  3. Choisissez le matériau du corps du régulateur
  4. Spécifiez la taille du limiteur (de ⅛″ à 2″) et le type de raccord

Pour en savoir plus sur chaque étape clé, veuillez consulter notre guide de spécifications.

Spécifiez votre cartouche à visser

Nous savons que choisir le bon régulateur est crucial pour la réussite de votre projet.
Veuillez consulter notre guide pour vous aider à spécifier vos raccords standards, étape par étape.

Guide des spécifications

Spécifiez des régulateurs non standard

Chaque application étant unique, nous sommes là pour vous offrir une assistance personnalisée et des informations détaillées adaptées à vos besoins.
Pour toute demande de spécifications, de tarifs, de disponibilité ou pour toute autre question, n’hésitez pas à nous contacter.

Contactez-nous

Télécharger

Instructions d’installation

Les limiteurs de débit doivent être installés dans le bon sens. Une flèche indiquant le sens du débit est estampillée sur le corps du limiteur de débit.
