Spécifier un limiteur de débit BT-Maric

Les limiteurs de débit BT-Maric assurent un débit stable et constant, indépendamment des variations de pression. Préréglés en usine, ils délivrent un flux précis et maîtrisé. Grâce à leur conception, ces dispositifs offrent une grande fiabilité et s’adaptent parfaitement à un large éventail d’applications. Pour garantir des performances optimales et un fonctionnement fiable, il est essentiel de bien spécifier un limiteur de débit BT-Maric. Cette démarche repose sur l’analyse de plusieurs paramètres techniques afin d’adapter précisément le dispositif à l’application concernée. Les cinq étapes ci-dessous vous guideront pour spécifier un limiteur de débit de manière claire et efficace, en tenant compte des conditions de fonctionnement et des exigences de votre installation.

5 étapes pour spécifier limiteur de débit BT-Maric

Étape 1 : Déterminez les besoins en débit

Commencez par identifier le débit souhaité pour votre application. Il est essentiel de choisir un limiteur de débit capable de répondre à ce débit requis.

Nos limiteurs de débit sont disponibles en 3 configurations :

1. Type insert de 0,15 à 233 L/min
2. Cartouche à visser de 0,15 à 342 L/min
3. Type wafer de 0,15 à 8 854 L/min

Choisissez les débits nominaux disponibles dans le tableau 1 ci-dessous.

Veuillez noter que des débits plus élevés sont possibles avec le type de connexion wafer. (Pour les wafers, indiquez simplement le débit dont votre application a besoin, et nous combinerons plusieurs joints en caoutchouc de contrôle avec les débits ci-dessous pour répondre à vos exigences.)

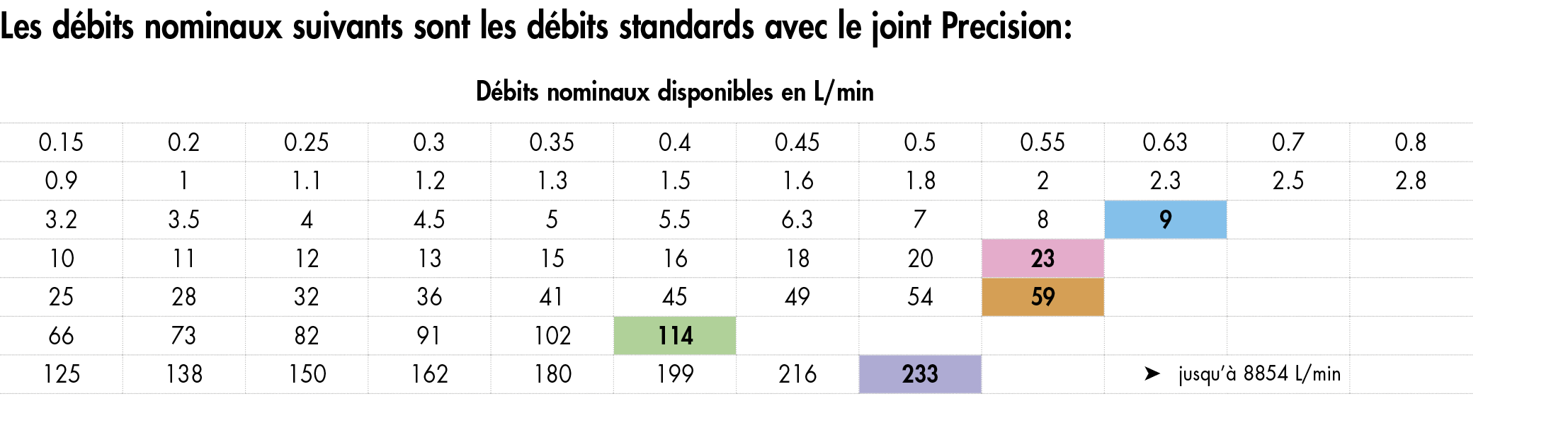

Les débits nominaux suivants sont disponibles en standard avec des joints en caoutchouc de contrôle de type Precision :

Étape 2 : Sélectionnez le joint en caoutchouc de contrôle adapté à votre application

Les joints en caoutchouc de contrôle, associés à la forme de leur logement, régulent le débit.
Le type de joint en caoutchouc de contrôle Precision est fourni en standard sauf indication contraire.
Les performances standards du joint en caoutchouc de contrôle Precision sont les suivantes.

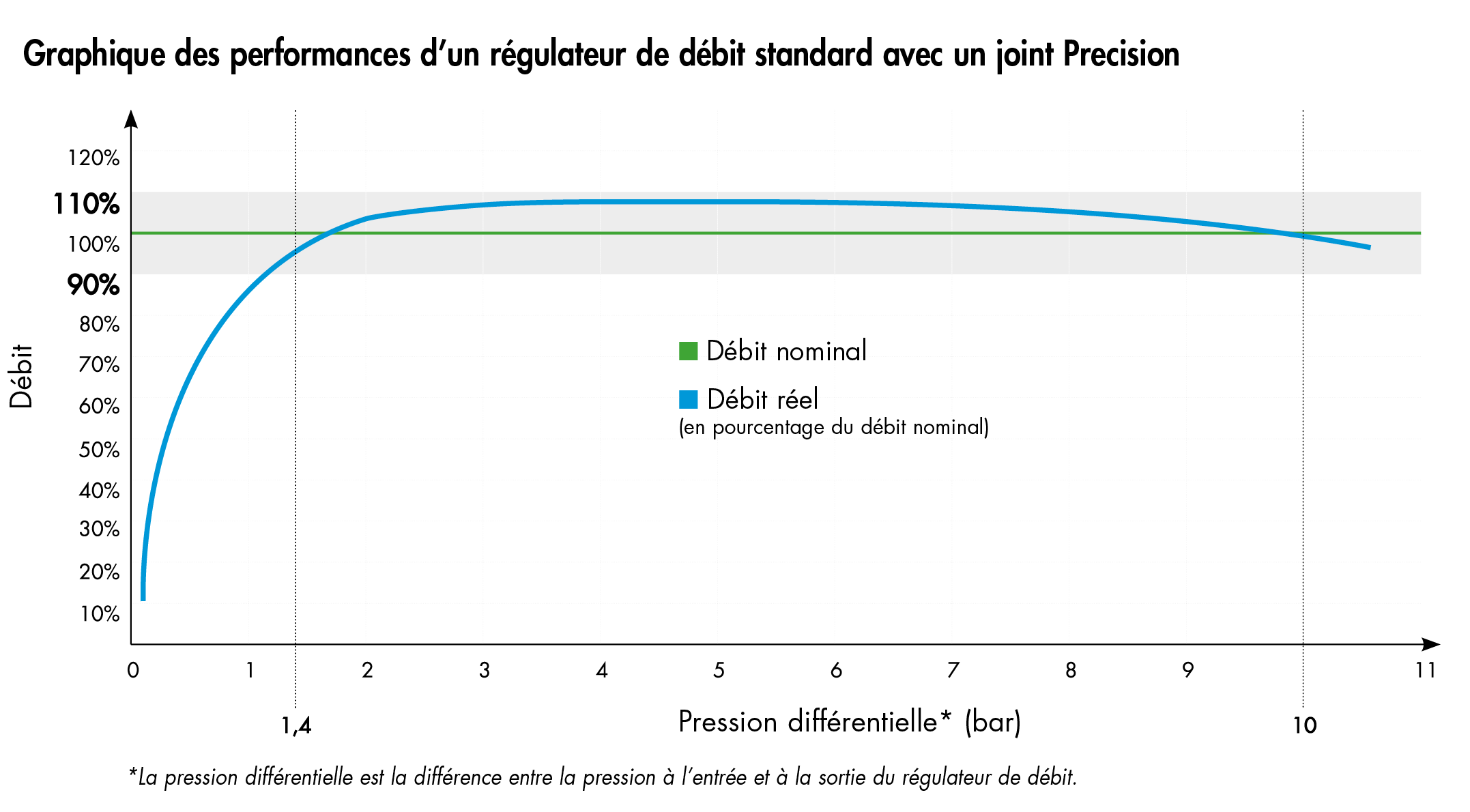

Graphique de performance pour les valves standard avec joint en caoutchouc de contrôle type Precision :

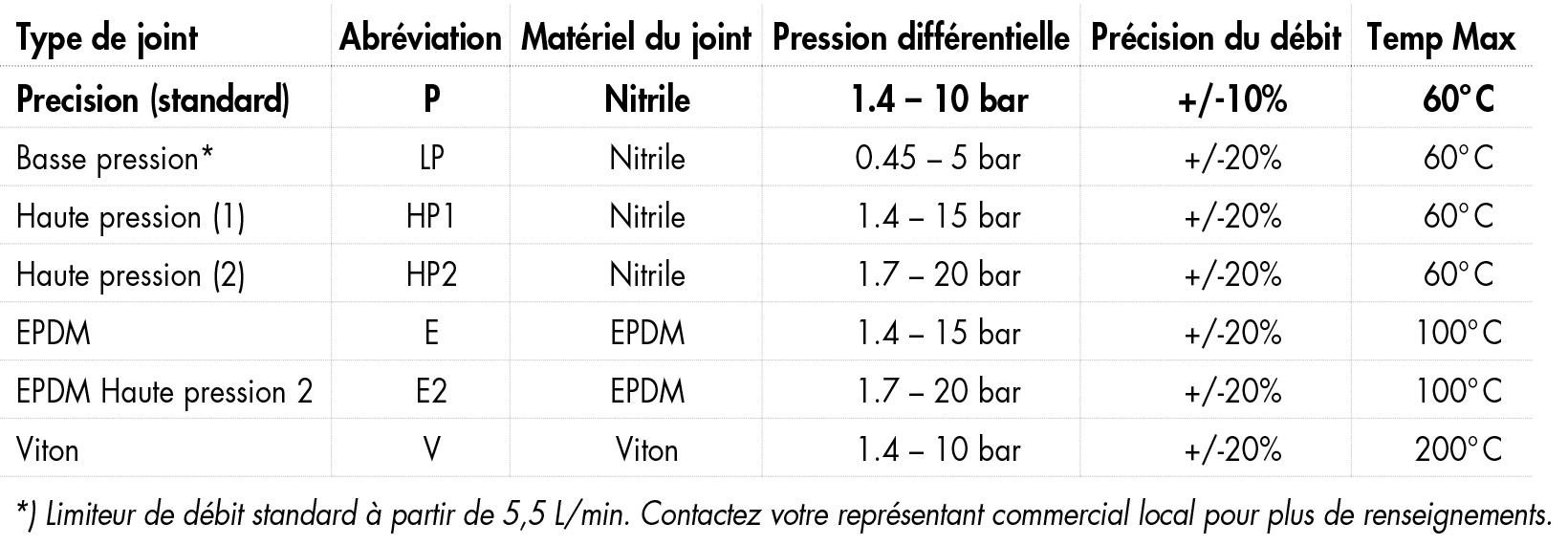

Si le joint en caoutchouc de contrôle standard Precision ne convient pas à votre application, consultez ci-dessous la gamme complète des types de joints en caoutchouc de contrôle disponibles.

Choisissez le joint en caoutchouc de contrôle adapté en fonction des paramètres de votre application.

Paramètres à prendre en compte lors de la sélection des joints en caoutchouc de contrôle pour les limiteurs de débit :

Différentiel de pression maximal
Compatibilité avec l’environnement chimique
Température de fonctionnement
Compatibilité avec le matériau du corps de la valve

Étape 3 : Spécifiez le type de matériau

Choisissez le matériau adapté à votre application. Prenez en compte le type de fluide circulant dans votre système afin de garantir la compatibilité chimique.

Nos limiteurs de débit sont disponibles en acier inoxydable, laiton et uPVC en standard.

Cartouche à visser : laiton, uPVC et acier inoxydable.
Type wafer : laiton, bronze (gunmetal), uPVC et acier inoxydable.
Type insert : laiton, uPVC et acier inoxydable.

Autres matériaux non standards : POM, PVDF, titane, duplex, PE.

Étape 4 : Choisissez la taille et le type de connexion du limiteur de débit

Sélectionnez la taille du limiteur de débit adaptée aux dimensions de votre canalisation.
Par exemple, si vous travaillez avec un tuyau de 1 pouce, choisissez un limiteur de débit correspondant à cette taille.
Nos limiteurs de débit sont disponibles en tailles allant de DN6 à DN300, soit de 1/8” à 16”.

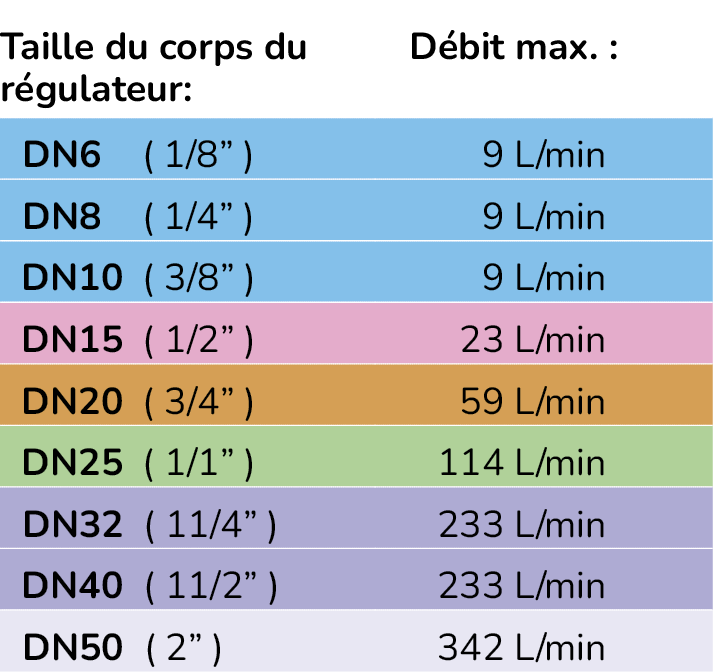

Prenez en compte le débit maximal par taille DN.
Tous les débits (indiqués dans le tableau 1 ci-dessus) inférieurs au débit maximal sont disponibles pour la taille de corps de limiteur de débit correspondante.

Choisissez le type de connexion approprié à votre système.

Nous proposons 3 types de configurations :

Type wafer : à installer entre brides, idéal pour les débits élevés. Disponibles de DN20 à DN300

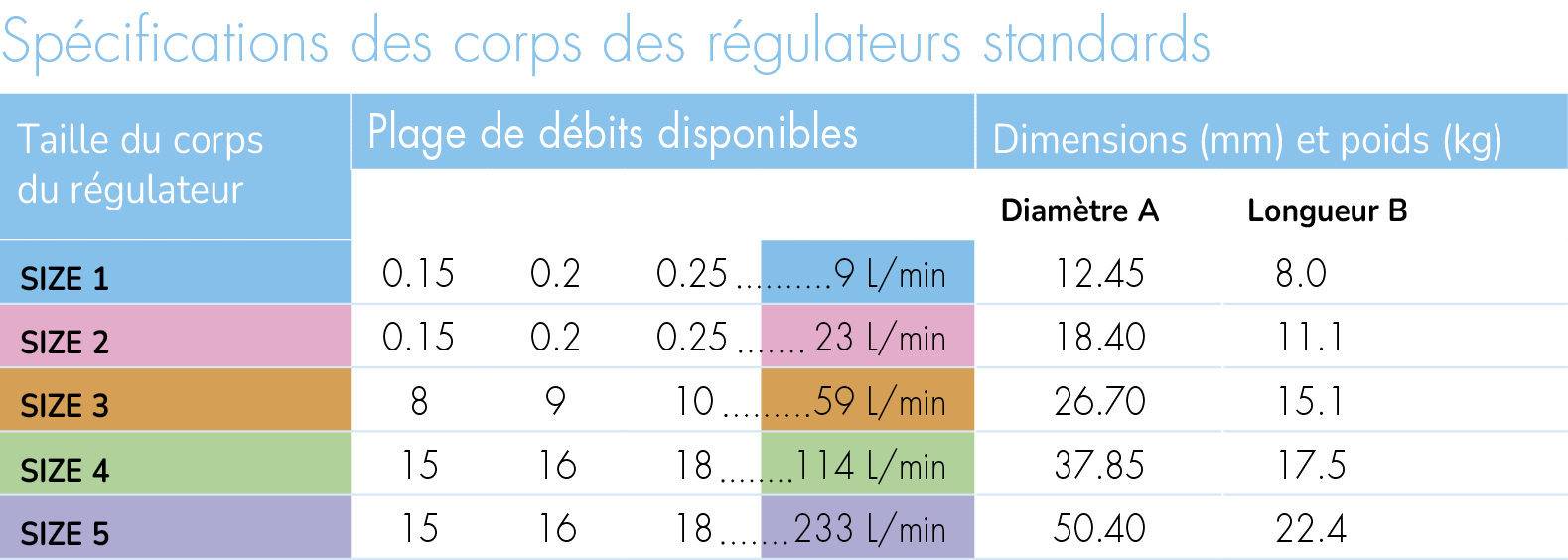

Type Insert : les limiteurs à insérer (Press-Fit) représentent une solution économique et compacte pour les applications OEM à volumes annuels élevés. Disponibles en 5 tailles, de 12,45 mm à 45 mm de diamètre.
Cartouche à visser : faciles à installer, disponibles de DN1/8” à DN50.

Type Wafer

Les modèles wafer sont généralement utilisés pour des débits plus élevés. Ils sont conçus pour être montés entre des brides de tuyauterie. Veuillez spécifier le diamètre nominal (DN) et la classe de pression (PN) lors de la commande. Par défaut, les wafers sont fabriqués selon la norme ISO 7005 PN10. D’autres normes, comme ANSI, sont disponibles sur demande.

Type insert

Les inserts sont les plus petits produits de notre gamme. Ils s’intègrent directement dans le réseau de tuyauterie existant de votre application, par exemple entre ou dans des raccords filetés. Le plus petit diamètre standard est de 12,45 mm. L’insert peut être conçu avec une petite bride et équipé d’un joint torique pour une meilleure étanchéité. Veuillez contacter votre bureau commercial local pour discuter d’une solution sur mesure.

Cartouche à visser

Les raccordements sont disponibles en tailles allant de DN6 à DN50. Le standard est femelle/femelle (FF). Veuillez vérifier dans le « tableau des débits nominaux » à la page précédente que votre débit correspond à la taille de corps de vanne choisie. Si vous ne trouvez pas ce que vous cherchez parmi nos limiteurs de débit standard, veuillez contacter votre représentant commercial local pour une solution personnalisée.

Limiteur de débit cartouche à visser avec les différents types de connexion

Le filetage standard est ISO 228 (BSP). Le filetage NPT est également disponible.

Étape 5 : Indiquez la quantité à commander

Lors de la commande de nos limiteurs de débit à débit constant, il est important de nous indiquer la quantité nécessaire immédiatement. Veuillez également préciser votre consommation annuelle prévue.

1. Quantité actuelle à commander : veuillez indiquer le nombre de limiteurs de débit requis pour votre projet en cours ou vos besoins immédiats.
Exemple : pour une nouvelle installation ou un remplacement, précisez le nombre exact d’unités nécessaires pour compléter votre système.

2. Quantité annuelle prévue : afin de mieux vous servir, nous vous demandons également une estimation de votre consommation sur 12 mois. Cela nous permet de gérer nos stocks et notre tarification plus efficacement.

Si vous prévoyez des opérations de maintenance régulières, des extensions de système ou des projets récurrents, pensez à estimer vos besoins futurs. Cela inclut le nombre de limiteurs de débit dont vous pourriez avoir besoin chaque année.

En spécifiant à la fois vos besoins immédiats et annuels, nous pouvons :

Proposer une tarification adaptée au volume
Garantir une production et une livraison dans les délais
Vous accompagner dans la planification à long terme et la maintenance

Si vous avez besoin d’aide pour estimer votre consommation annuelle, notre équipe est à votre disposition. Nous vous aiderons à évaluer vos besoins en fonction de votre application et de votre calendrier de projet.
