Los reguladores de caudal constante BT-Maric mantienen un caudal constante preajustado, independientemente de la presión. Los reguladores de caudal constante BT-Maric están diseñados para proporcionar caudales precisos y fiables, garantizando un rendimiento óptimo en una amplia variedad de aplicaciones.
Comience identificando el caudal deseado para su aplicación. Es fundamental seleccionar un regulador que pueda cumplir con el caudal requerido.
Nuestros reguladores están disponibles con tres tipos de conexión:
1. Tipo insertos de 0,15 a 233 L/min
2. Tipo roscados de 0,15 a 342 L/min
3. Tipo wafers de 0,15 L/min a 8 854 L/min
Seleccione los caudales nominales disponibles en la tabla a continuación.
Tenga en cuenta que son posibles caudales mayores con el tipo de conexión wafer y con reguladores roscados de mayor tamaño. (Para wafers y reguladores roscados de mayor tamaño, simplemente indique el caudal que requiere su aplicación y combinaremos múltiples juntas de control con los caudales indicados a continuación para cumplir con sus requisitos.)

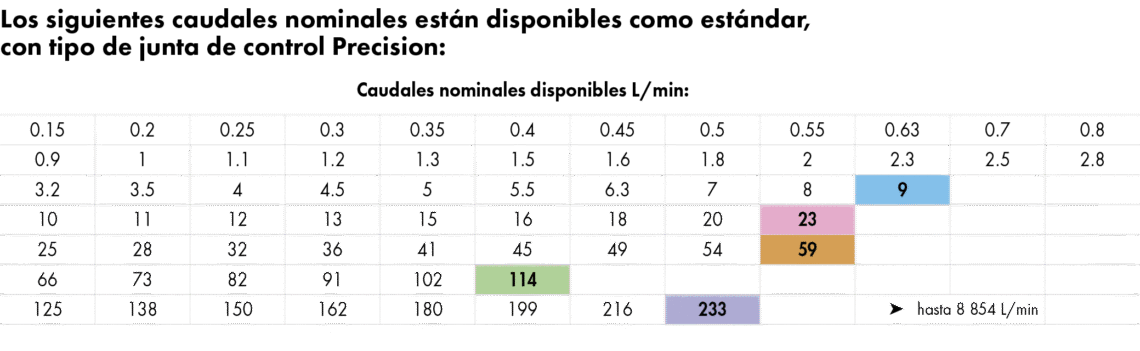

Los siguientes caudales nominales están disponibles como estándar, con tipo de junta de control Precision:
Las juntas de control, junto con la forma de su alojamiento, controlan el caudal.
El tipo de junta de control Precision se suministra como estándar, salvo que se especifique lo contrario.
El rendimiento estándar del tipo de junta de control Precision es el siguiente.
Gráfico de rendimiento para reguladores estándar con tipo de junta de control Precision:
Si el tipo de junta de control Precision estándar no es adecuado para su aplicación, consulte a continuación la gama completa de tipos de juntas de control disponibles.
Seleccione el tipo de junta de control correcto en función de los parámetros de su aplicación.
Parámetros a considerar al seleccionar juntas de control para los reguladores:
Elija el material adecuado para su aplicación. Considere el tipo de fluido que circula por su sistema para garantizar la compatibilidad química.
Nuestros reguladores están disponibles en acero inoxidable, latón (bronce) y PVC como estándar.
OTROS materiales no estándar son: POM, PVDF, TITANIO, DÚPLEX, PE.
Seleccione el tamaño correcto del cuerpo de válvula en función de las dimensiones de su tubería.
Por ejemplo, si trabaja con una tubería de 1″, seleccione un regulador que coincida con este tamaño.
Nuestros reguladores están disponibles en tamaños que van desde DN6 hasta DN300 o de 1/8” a 16”.

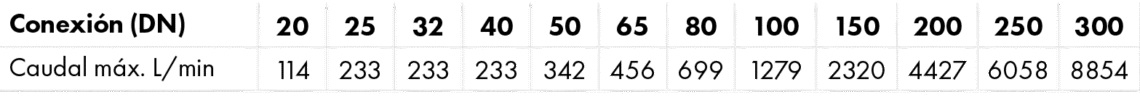

Tenga en cuenta el caudal máximo por tamaño DN.
Todos los caudales (especificados en la tabla anterior) inferiores al caudal máximo están disponibles en el tamaño específico del cuerpo de válvula.
Seleccione el tipo de conexión adecuado para su sistema.
Ofrecemos tres tipos de conexión para adaptarse a una amplia variedad de necesidades de instalación:
Las conexiones tipo wafer se utilizan normalmente en válvulas tipo wafers para cuerpos de válvula de mayor tamaño o caudales más elevados. Los wafers están diseñados para montarse entre bridas de tubería. Indique DN y la clase de presión PN al realizar el pedido. Como estándar, los wafers se fabrican según ISO 7005 PN10. Los wafers también pueden fabricarse según ISO PN16 y otras normas como ANSI americana, norma australiana, etc.

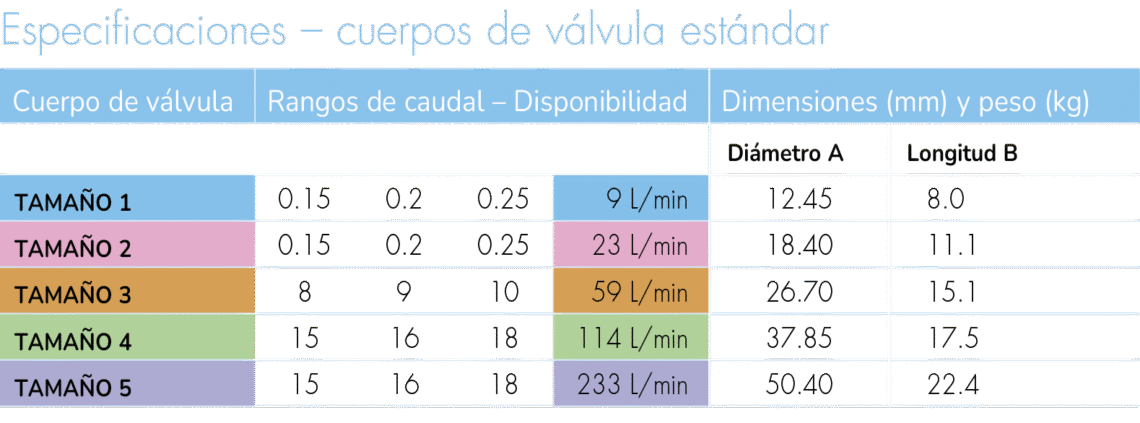

Los insertos son el producto más pequeño de nuestra gama. Se instalan en la tubería existente de su aplicación, por ejemplo entre o dentro de conexiones roscadas. El diámetro estándar más pequeño es de 12,45 mm. El inserto puede fabricarse con una pequeña brida y equiparse con una junta tórica para mejorar la estanqueidad. Para soluciones a medida, póngase en contacto con su oficina de ventas local.

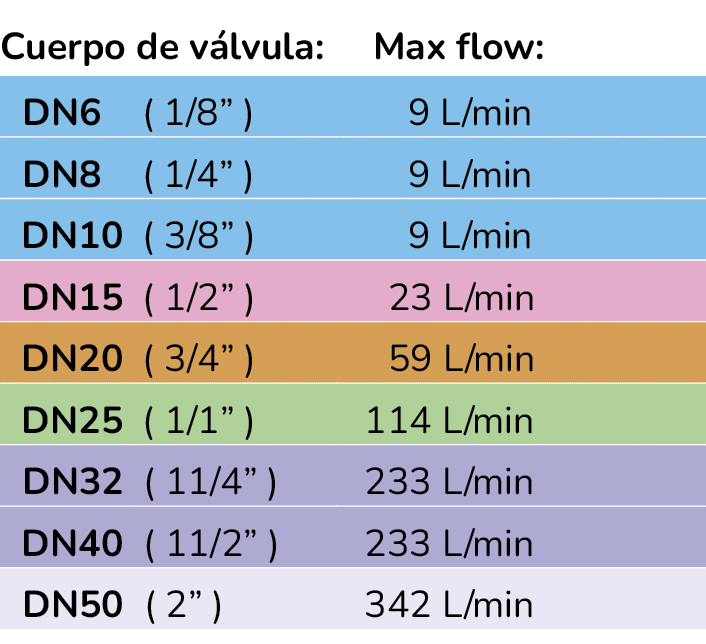

Las válvulas roscadas están disponibles en tamaños desde DN6 hasta DN50. La configuración estándar es hembra/hembra (FF). Verifique en la “tabla de caudales nominales” en el PASO 1 que su caudal se ajusta al tamaño del cuerpo de válvula seleccionado. Si no encuentra lo que busca entre nuestros reguladores estándar, póngase en contacto con su representante de ventas local para una solución a medida.
La rosca estándar es ISO 228 (BSP). NPT también está disponible. Las roscas NPT están disponibles únicamente en configuración hembra/hembra (FF).
Al realizar el pedido de nuestros reguladores de caudal constante, es importante indicarnos tanto la cantidad que necesita de forma inmediata como su consumo anual estimado.
1. Cantidad de compra actual: Indique el número de reguladores que necesita para su proyecto actual o necesidades inmediatas.
Ejemplo: Para una nueva instalación o sustitución, considere el número exacto de reguladores necesarios para completar su sistema.
2. Cantidad de compra anual: Para poder ofrecerle un mejor servicio y gestionar nuestro inventario y precios, también le pedimos que proporcione una estimación de la cantidad que prevé adquirir durante los próximos 12 meses.
Si prevé mantenimiento periódico, ampliaciones o proyectos recurrentes, considere cuántos reguladores puede necesitar anualmente.
Al especificar tanto sus necesidades inmediatas como anuales, podemos:
Si necesita ayuda para estimar su cantidad anual, nuestro equipo está disponible para ayudarle a evaluar sus necesidades en función de su aplicación específica y los plazos del proyecto.
Contacte con nuestros expertos para recibir asistencia personalizada, o deje una nota
en el formulario de solicitud – ¡nos pondremos en contacto con usted!
Consulte nuestro catálogo para obtener información más detallada. También puede contactarnos. Estaremos encantados de ayudarle con su desafío.
