Reguladores de caudal constante BT-Maric – tipo insertos

Los reguladores de caudal constante BT-Maric de tipo insertos son componentes compactos y rentables de control de caudal, diseñados para una fácil integración en equipos OEM y sistemas de producción de gran volumen. Están destinados a ser montados por presión o deslizamiento directamente en carcasas o tuberías existentes.
Estos válvulas tipo insertos, proporcionan un caudal constante y preajustado para agua y medios similares, independientemente de las fluctuaciones de presión del sistema. Esto los convierte en una solución ideal para fabricantes que buscan garantizar la estabilidad del caudal en diseños compactos sin necesidad de regulación o ajuste externo.

Los insertos controlan caudales desde 0,15 L/min hasta 233 L/min

Instalación en tuberías existentes

Los reguladores de caudal constante tipo insertos BT-Maric están diseñados para instalarse directamente dentro de tuberías existentes o para montarse por presión o deslizamiento en otros equipos como colectores, contadores de agua, conexiones de contador y componentes similares.

Proporcionan un caudal constante fijo y preajustado de agua independiente de las variaciones de presión. Regulan caudales desde 0,15 L/min hasta 233 L/min, ofreciendo un rendimiento preciso y fiable independientemente de las variaciones de presión.

Como la opción más compacta y económica de la gama BT-Maric, los insertos son ideales para aplicaciones OEM de gran volumen donde la eficiencia de espacio, la rentabilidad y la fiabilidad a largo plazo son requisitos clave.

Limiteurs de débit type inserts en laiton avec différentes tailles et formes

Insertos estándar y especiales

Hay dos tipos de insertos BT-Maric disponibles para adaptarse a diferentes necesidades de instalación y aplicación:

Insertos estándar
Los insertos estándar están diseñados para tamaños de tubería desde DN8 hasta DN40 y están disponibles en latón (bronce), acero inoxidable y PVC. Proporcionan una solución simple y eficaz para la integración en accesorios y tuberías estándar.

Insertos especiales
Los insertos personalizados están diseñados para cumplir requisitos específicos de fabricantes OEM. Estas versiones pueden equiparse con O-rings para el sellado y la fijación, permitiendo una colocación segura dentro de carcasas, colectores u otros equipos especializados.

Limiteur de débit type insert en inox, PVC, Laiton avec et sans col

Insertos – solución económica para producción en serie

¿Se enfrenta a alguno de los siguientes desafíos?

¿Necesita un caudal constante en producción a gran escala, independientemente de las variaciones de presión?
¿Busca un regulador de caudal constante económico y compacto para su próximo proyecto de gran volumen?
¿Necesita adaptar su sistema para proteger equipos, pero dispone de espacio limitado?
¿Desea optimizar el consumo de agua en su instalación existente?
¿Es la conservación del agua una prioridad clave en sus operaciones?

Si alguno de estos desafíos le resulta familiar, los reguladores de caudal constante BT-Maric pueden ser la solución ideal.

Los reguladores de caudal constante BT-Maric – tipo insertos – le ayudan a

a proporcionar una solución mecánica, económica y compacta para mantener un caudal constante en producción a gran escala – independientemente de las variaciones de presión
a integrarse fácilmente en aplicaciones existentes donde el espacio es limitado
a garantizar un funcionamiento fiable, duradero (hasta 20 años) y sin mantenimiento
a proporcionar un caudal constante en múltiples puntos de uso de su sistema
a ofrecer una solución a prueba de manipulaciones que evita cambios no intencionados o no autorizados del caudal
a adaptarse a aplicaciones futuras – los insertos pueden personalizarse para cumplir sus requisitos específicos de caudal e instalación
a proteger sus equipos garantizando el caudal correcto en todo momento
a ahorrar agua y promover un funcionamiento más sostenible del sistema.

Especificaciones de los reguladores de caudal constante BT-Maric estándar – tipo insertos

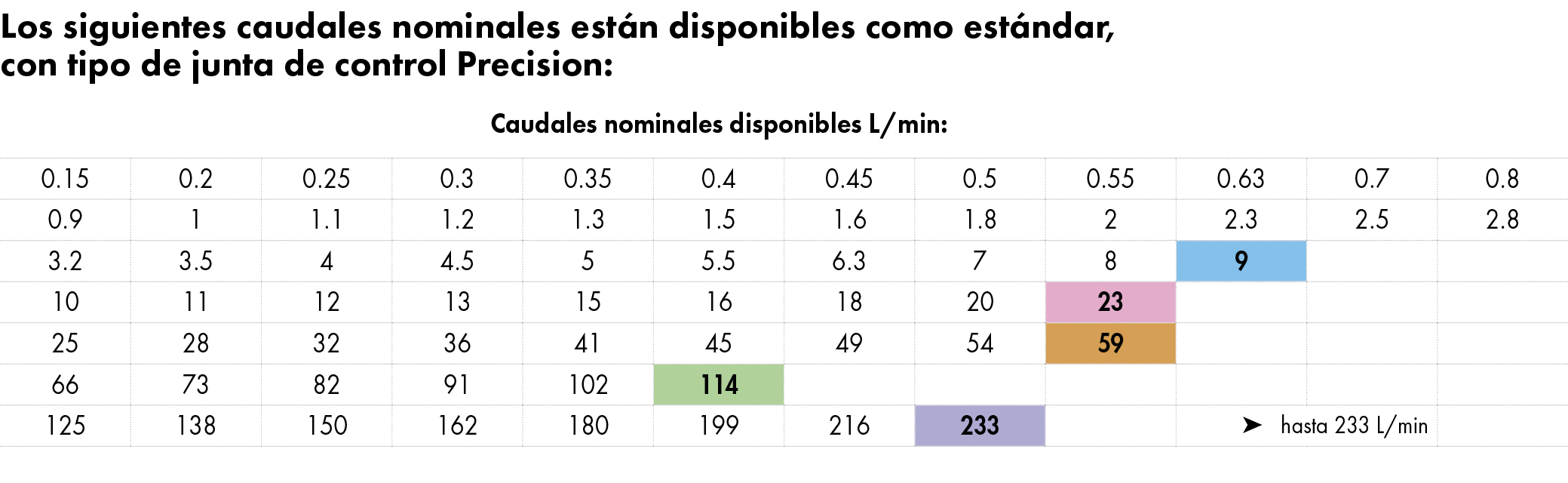

Caudal nominal estándar:

0,15 – 233 L/min según el tamaño del regulador.

Ver todos los caudales nominales disponibles

Precisión del caudal estándar:

+/- 10% dentro del rango de caída de presión de 1,4 – 10 bar.
Rendimiento típico de los reguladores de caudal constante BT-Maric >>

Rango estándar de caída de presión:

1,4 – 10 bar

Soluciones para rangos de baja y alta caída de presión

Temperatura de funcionamiento estándar:

≤ 60°C

Soluciones para altas temperaturas de funcionamiento

Temperatura de funcionamiento: hasta 200°C (dependiendo del tipo de goma de control y del material del cuerpo de válvula).

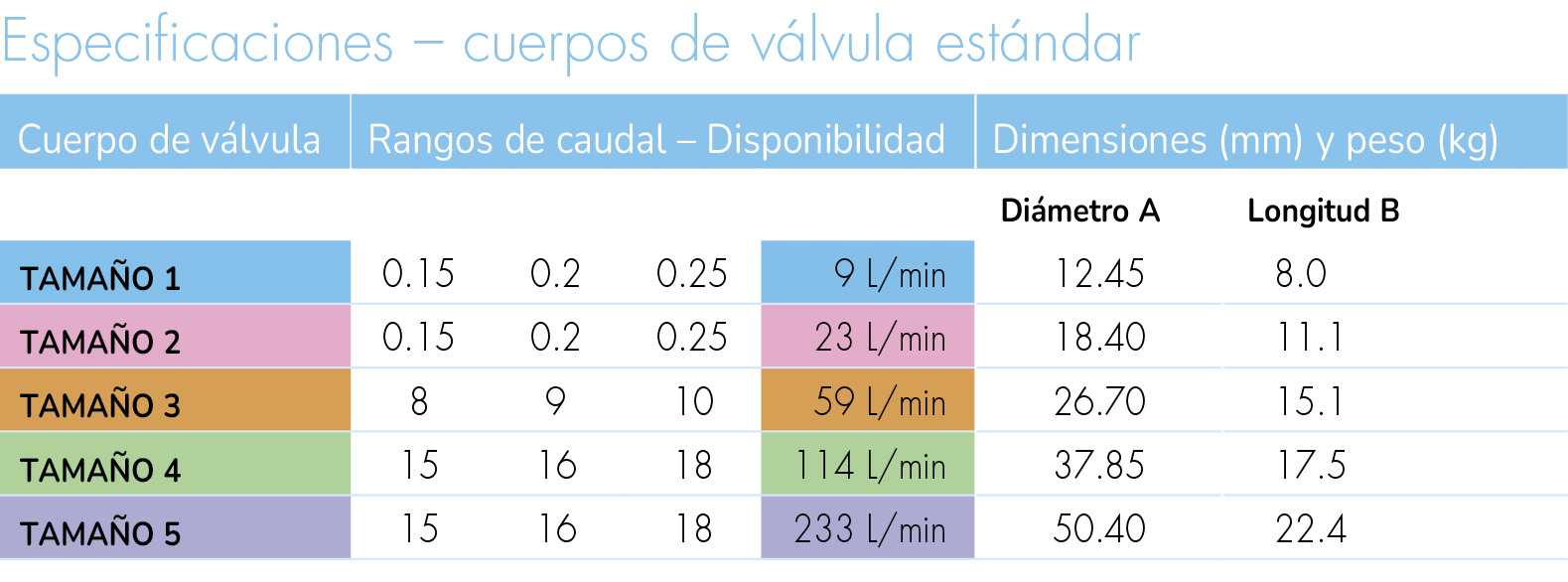

Tamaños del 1 al 5:

TAMAÑO 1 = diámetro 12,45 mm.
TAMAÑO 2 = diámetro 18,40 mm.
TAMAÑO 3 = diámetro 26,70 mm.
TAMAÑO 4 = diámetro 37,85 mm.
TAMAÑO 5 = diámetro 50,40 mm.

Caudal máximo por tamaño de cuerpo de válvula

Solución personalizada disponible según la cantidad.

Materiales estándar para el cuerpo de válvula:

Latón (bronce), U-PVC y acero inoxidable.

Otras opciones de material

Ejemplos: POM, PVD-F, Titanio, Dúplex, PE …

Le ayudamos a encontrar la mejor solución

Nuestro equipo de expertos está preparado para ayudarle a encontrar la mejor solución y garantizar que disponga de toda la información necesaria para tomar decisiones informadas. ¡Contáctenos hoy mismo!

Contacto

SOLICITAR PRESUPUESTO

SOLUCIONES OEM

¿Por qué elegir reguladores de caudal constante tipo insertos?

Explore los beneficios de los reguladores de caudal constante – tipo insertos

Amplio rango de caudales
Los reguladores de caudal constante tipo insertos, también denominados válvulas tipo insertos, admiten un amplio rango de caudales, desde tan solo 0,15 L/min hasta 233 L/min. Ofrecen soluciones flexibles y económicas para aplicaciones de gran volumen y son adecuados para diversos medios, especialmente agua.
Respuesta instantánea a las variaciones de presión
Diseñados para la estabilidad del rendimiento, estos reguladores responden inmediatamente a los cambios de presión del sistema, manteniendo un caudal constante. Esto garantiza un funcionamiento fiable en sistemas donde es esencial un caudal constante a pesar de las condiciones variables.
Alta precisión del control de caudal
Elementos de goma de control moldeados con precisión proporcionan una precisión de caudal dentro de ±10% del caudal nominal, lo que hace que estos reguladores sean ideales para aplicaciones que requieren un rendimiento de caudal exacto y predecible.
Solución 100% mecánica
Totalmente mecánicos en su funcionamiento, estos reguladores no requieren energía externa ni accionamiento. Su simplicidad e independencia de los sistemas eléctricos mejoran tanto la fiabilidad como la facilidad de uso.
Simplicidad, fiabilidad y rentabilidad
Sin partes móviles ni de desgaste, estos reguladores son excepcionalmente fiables, fáciles de instalar y ofrecen una solución muy rentable para la regulación del caudal a largo plazo.
Ideal para aplicaciones industriales y de gran volumen
Diseñados para integración OEM y uso industrial, los reguladores tipo insertos son adecuados para entornos de gran volumen donde la eficiencia de espacio, la durabilidad y una larga vida útil son factores clave.
Diseño compacto
En comparación con las válvulas de diafragma tradicionales, los insertos BT-Maric presentan un diseño compacto, lo que los hace ideales para sistemas con espacio limitado y para instalaciones de adaptación.

Características adicionales de los reguladores de caudal constante BT-Maric – tipo insertos

Autolimpiantes y sin mantenimiento
El diseño interno del regulador favorece la autolimpieza, reduciendo significativamente el riesgo de obstrucciones y minimizando las necesidades de mantenimiento. Esto garantiza un funcionamiento continuo y sin problemas durante largos periodos.
No tóxicos y sin olor
Fabricados con materiales seguros y no tóxicos, estos reguladores son adecuados para sistemas de agua potable y aplicaciones donde se requieren condiciones higiénicas o sanitarias estrictas.
Larga vida útil
Con una vida útil de hasta 20 años, los reguladores BT-Maric ofrecen una solución a largo plazo que reduce la necesidad de sustituciones y disminuye el coste total de propiedad.
Resistentes a la baja calidad del agua
Los elementos flexibles de junta de control resisten la formación de incrustaciones y obstrucciones, lo que hace que estos reguladores sean especialmente eficaces en sistemas expuestos a una calidad de agua deficiente o variable.
Diseño a prueba de manipulaciones
Cada regulador se calibra en fábrica a un caudal específico. El diseño evita ajustes no autorizados o accidentales, garantizando una regulación de caudal constante y segura.
Amplio rango de presión de funcionamiento
Adecuados para sistemas que operan entre 0,45 y 20 bar, estos reguladores son versátiles y adaptables a una amplia gama de aplicaciones industriales y comerciales.
Flexibilidad de materiales
Los cuerpos de válvula estándar están disponibles en U-PVC, latón (bronce) y acero inoxidable. Para entornos más exigentes, las opciones incluyen POM, PVDF, titanio, dúplex y PE, permitiendo compatibilidad química y resistencia ambiental.
Personalización para requisitos específicos
Para necesidades técnicas específicas o integración OEM, BT-Maric ofrece soluciones totalmente personalizables, garantizando que el rendimiento y el ajuste estén optimizados para su aplicación.

¿Cómo funcionan los reguladores de caudal constante tipo insertos?

Así funciona

Los reguladores de caudal constante BT-Maric utilizan una junta de caucho flexible (O-ring) de control, cuyo diámetro de orificio responde instantáneamente a las variaciones de la presión del agua.

A medida que aumenta la presión diferencial, el diámetro del orificio se reduce para mantener el caudal preajustado.

Del mismo modo, cuando la presión disminuye, la apertura se amplía para mantener el caudal preajustado.

Vea nuestro vídeo:

Una solución mecánica para mantener un caudal constante.

BAJA PRESIÓN

La junta tiene una mayor apertura a baja presión.

ALTA PRESIÓN

A alta presión, la junta se presiona contra el cuerpo cónico. La apertura se reduce y el caudal se mantiene constante.

Cómo especificar su regulador de caudal constante tipo insertos

Determine su regulador – paso a paso

Para ayudarle a seleccionar el regulador de caudal constante BT-Maric adecuado para su aplicación, siga estos pasos clave:

Defina el caudal requerido

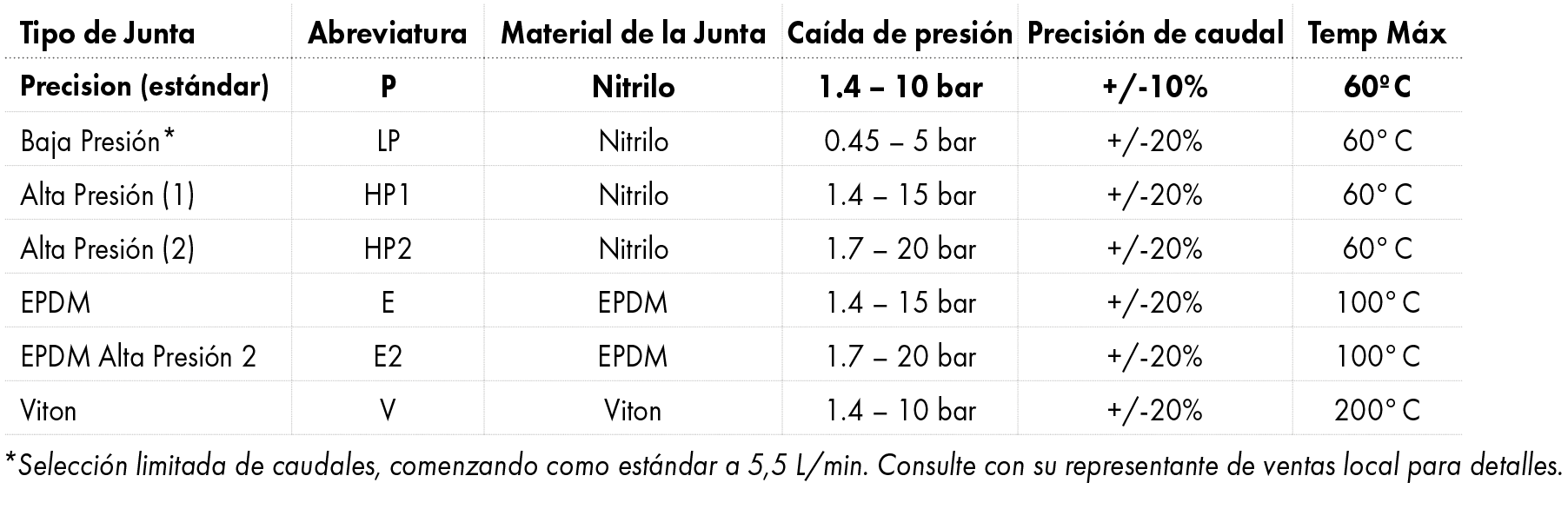

Seleccione el tipo de junta de control
Elija el material del cuerpo de válvula
Especifique el tamaño del regulador
Estime la cantidad requerida

Obtenga más información sobre cada paso clave en nuestra guía de especificación.

Especificar insertos estándar

Elegir el inserto adecuado es esencial para garantizar un rendimiento óptimo del sistema y una fiabilidad a largo plazo.

Para ayudarle a realizar la selección correcta, hemos preparado una guía paso a paso para ayudarle a especificar sus insertos estándar con confianza.

Consulte nuestra guía de especificación para obtener instrucciones detalladas sobre la selección de caudal, compatibilidad de materiales, dimensiones y recomendaciones de instalación.

Guía de especificación

Especificar insertos especiales

Cada aplicación es única y algunos sistemas requieren soluciones personalizadas para garantizar un rendimiento óptimo.

En Bertfelt Teknik, ofrecemos insertos diseñados a medida según sus requisitos técnicos y de instalación. Estos pueden incluir dimensiones personalizadas, selección de materiales, O-rings integrados para sellado y fijación, así como configuraciones específicas de caudal.

Para especificaciones, precios, disponibilidad o asistencia técnica, no dude en contactarnos. Nuestro equipo está listo para ayudarle a desarrollar la solución ideal para su aplicación.
