Reguladores de caudal constante BT-Maric – tipo wafers

Los reguladores de caudal constante BT-Maric tipo wafers, también denominados válvulas tipo wafers, proporcionan un caudal constante y preajustado para agua y medios similares, independientemente de las variaciones de presión. Los wafers son muy compactos y están diseñados para instalarse entre bridas de tubería. Están disponibles para adaptarse a una amplia gama de especificaciones de bridas. El wafer estándar es ISO PN10, pero existen numerosas especificaciones y normas disponibles, incluyendo ANSI, DIN, entre otras. Los wafers son la opción preferida para válvulas de mayor tamaño y mayores caudales.

Los wafers controlan caudales de hasta 8.854 L/min

Instalados entre caras de brida

Los wafers BT-Maric están diseñados para instalarse entre caras de brida para tamaños de tubería entre DN20 (3/4″) hasta DN300 (12″). Controlan caudales desde 0,15 L/min hasta 8.854 L/min.

Como estándar, los wafers se fabrican según ISO 7005 PN10. Otras normas como ISO PN16, ANSI americano, estándar australiano, estándar británico BS, estándar japonés, etc. están disponibles como opción.

Fáciles de instalar

Simples, compactos, fiables y fáciles de instalar.

Los wafers son la opción preferida para mayores caudales y tamaños de tubería más grandes.
Fáciles de instalar entre los pernos de brida.
Fáciles de desmontar y volver a montar aflojando todos los pernos y retirando solo uno completamente para insertar y retirar el wafer.

Wafers – la elección obvia para válvulas de mayor tamaño

¿Se enfrenta a alguno de los siguientes desafíos?

¿Necesita un caudal constante en aplicaciones con altos caudales—hasta DN300—independientemente de las variaciones de presión?
¿Requiere un caudal constante en aplicaciones de tuberías de gran diámetro donde la presión del sistema fluctúa?
¿Busca un regulador de caudal constante compacto y económico para su sistema de tuberías o proyecto de adaptación?
¿Desea optimizar el consumo de agua en su red de tuberías existente?
¿Es el ahorro de agua una prioridad para usted?

Los reguladores de caudal constante BT-Maric tipo wafers le ayudan a:

a lograr una solución mecánica, económica y compacta para mantener un caudal constante a altos caudales, independientemente de las variaciones de presión
a integrarse fácilmente en sistemas existentes donde el espacio es limitado
a garantizar una fiabilidad a largo plazo con una vida útil sin mantenimiento de hasta 20 años
a proporcionar un caudal constante en múltiples puntos de uso
a evitar manipulaciones bloqueando el caudal especificado, evitando tanto cambios accidentales como intencionados
a proteger los equipos aguas abajo garantizando el caudal exacto en todo momento
a reducir el consumo de agua y promover un uso sostenible.

Especificaciones de los reguladores de caudal constante BT-Maric estándar – tipo wafers

Caudal nominal estándar:

0,15 – 8854 L/min.

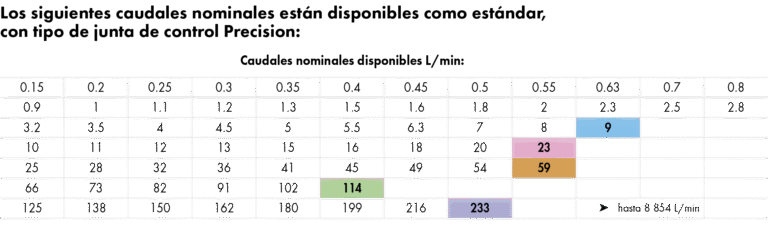

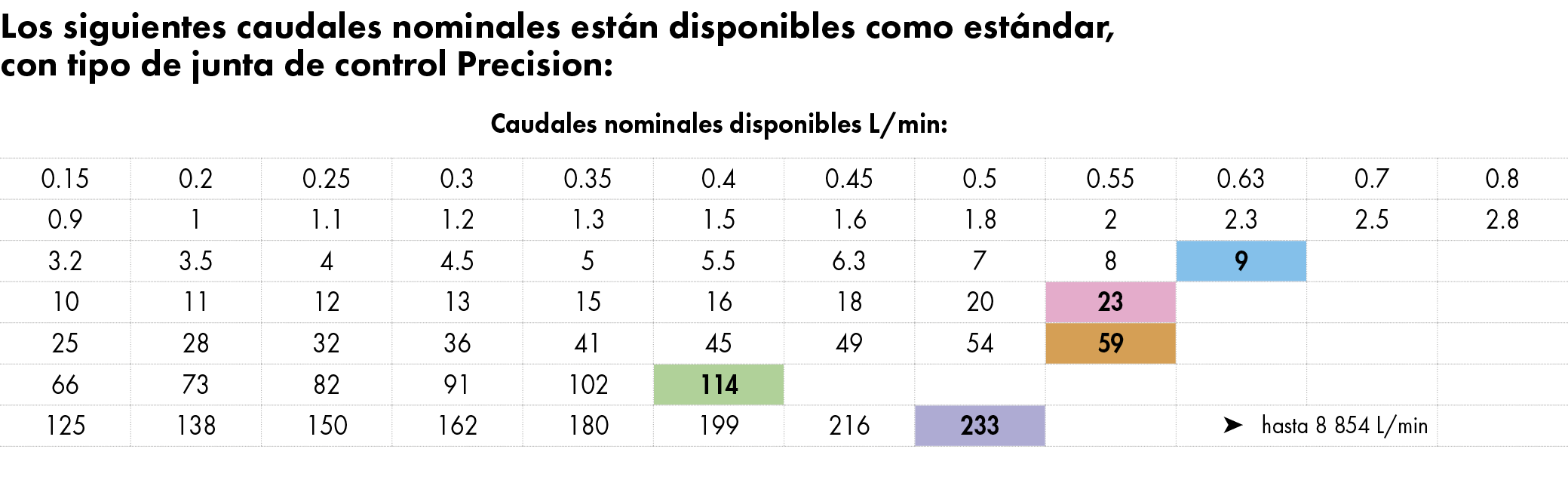

Ver todos los caudales nominales disponibles

Precisión del caudal estándar:

+/- 10% dentro del rango de caída de presión de 1,4 – 10 bar.
Rendimiento típico de los reguladores de caudal constante BT-Maric >>

Rango estándar de caída de presión:

1,4 – 10 bar

Soluciones para rangos de baja y alta caída de presión

Temperatura de funcionamiento estándar:

≤ 60°C

Soluciones para altas temperaturas de funcionamiento

Temperatura de funcionamiento: hasta 200°C (dependiendo del tipo de junta de control y del material del cuerpo de válvula).

Tamaño estándar:

DN20 (3/4″) hasta DN300 (12″) según ISO 7005 (PN10).

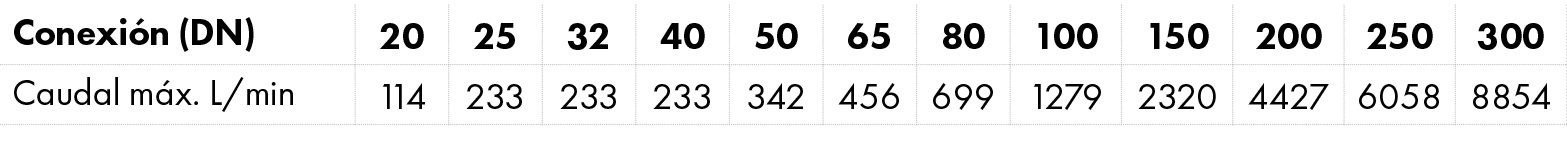

Caudal máximo por tamaño de cuerpo de válvula

Por favor, contáctenos para wafers personalizados o wafers según ISO 7005 (PN16) u otras normas como ANSI americano, DIN, estándar británico BS, estándar japonés JIS, etc.

Materiales estándar para el cuerpo de válvula:

Latón (bronce), bronce, U-PVC y acero inoxidable.

Otras opciones de material

POM, PVD-F, Titanio, Dúplex, PE …

Le ayudamos a encontrar la mejor solución

Nuestro equipo de expertos está preparado para ayudarle a encontrar la mejor solución y garantizar que disponga de toda la información necesaria para tomar decisiones informadas. ¡Contáctenos hoy mismo!

Contacto

SOLICITAR PRESUPUESTO

SOLUCIONES OEM

¿Por qué elegir reguladores de caudal constante tipo wafers?

Explore los beneficios de los reguladores de caudal constante tipo wafers

Amplio rango de caudales
Nuestros reguladores, también denominados válvulas tipo wafers, admiten agua y otros medios con caudales de hasta 8.854 L/min, lo que los hace adecuados para una variedad de aplicaciones.
Simples, compactos y fiables
El diseño es robusto y sin mantenimiento, con una vida útil de hasta 20 años.
Fácil instalación
El regulador se instala directamente entre los pernos de brida, sin necesidad de herramientas especiales ni modificaciones.
Alta precisión de caudal
Con nuestro tipo de junta de control estándar, PRECISION, se logra una precisión de caudal de ±10% del caudal nominal. PRECISION está diseñado para caídas de presión entre 1,4 y 10 bar. Otros rangos de presión están disponibles bajo solicitud.
Múltiples tamaños disponibles
Ofrecemos tamaños desde DN20 hasta DN300 para adaptarse a diferentes requisitos del sistema.
Rango de presión flexible
Hay soluciones disponibles para presiones de funcionamiento desde 0,4 hasta 20 bar.
Amplia variedad de materiales
Nuestros reguladores están disponibles en varios materiales estándar, incluyendo latón (bronce), acero inoxidable, bronce y U-PVC. Bajo solicitud especial también están disponibles POM, PVDF, titanio, dúplex y PE.

Características adicionales de los reguladores de caudal constante BT-Maric tipo wafers

Solución 100% mecánica
No se requiere fuente de energía adicional.
Múltiples estándares disponibles
Los wafers se fabrican según ISO PN10 como estándar, con opciones disponibles en ISO PN16 y otras normas internacionales, incluyendo ANSI (americano), BS (británico) y JIS (japonés).
Autolimpiantes y autorregulables
El diseño del regulador minimiza el riesgo de obstrucciones, elimina la necesidad de mantenimiento periódico y no requiere piezas de repuesto.
Sin mantenimiento
No se requieren piezas de repuesto. Debido al diseño único del regulador y a la ausencia de componentes de desgaste, no hay piezas de repuesto disponibles.
Adecuados para agua de baja calidad
Los reguladores de caudal constante están destinados principalmente a aplicaciones con agua y son especialmente adecuados para agua de baja calidad, ya que el elemento de control de caudal es un material de junta que se deforma bajo condiciones normales de funcionamiento. Esto minimiza en gran medida el riesgo de obstrucciones y elimina la formación de incrustaciones.
A prueba de manipulaciones
Caudal preajustado para evitar errores de ajuste o cambios no deseados en el sistema.
Soluciones personalizables
Para requisitos específicos, hay soluciones personalizables disponibles, garantizando que estos reguladores cumplan con necesidades de aplicación únicas.

¿Cómo funcionan nuestros reguladores de caudal constante tipo wafers?

Así funciona

Los reguladores de caudal constante BT-Maric utilizan una junta de caucho flexible (O-ring) de control, cuyo diámetro de orificio responde instantáneamente a las variaciones de la presión del agua.

A medida que aumenta la presión diferencial, el diámetro del orificio se reduce para mantener el caudal preajustado.

Del mismo modo, cuando la presión disminuye, la apertura se amplía para mantener el caudal preajustado.

Vea nuestro vídeo:

Una solución mecánica para mantener un caudal constante.

BAJA PRESIÓN

La junta tiene una mayor apertura a baja presión.

ALTA PRESIÓN

A alta presión, la junta se presiona contra el cuerpo cónico. La apertura se reduce y el caudal se mantiene constante.

Cómo especificar su regulador de caudal constante tipo wafers

Determine su regulador – paso a paso

Para ayudarle a seleccionar el regulador de caudal constante – tipo wafers – adecuado para su aplicación, siga estos pasos clave:

Defina el caudal requerido
Seleccione el tipo de junta de control
Elija el material del cuerpo de válvula
Especifique el tamaño del regulador (DN)
Indique la cantidad

Obtenga más información sobre cada paso clave en nuestra guía de especificación.

Especifique su wafer

Entendemos que seleccionar el regulador de caudal constante adecuado puede ser crucial para el éxito de su proyecto.

Consulte nuestra guía para ayudarle a especificar sus wafers estándar paso a paso.

Guía de especificación

Specify Non-Standard Wafer-Type Valves

We understand that every application is unique. That’s why we offer personalized guidance and custom solutions tailored to your specific requirements.

For detailed specifications, pricing, availability, or any other inquiries, please don’t hesitate to contact us. Our team is ready to assist you in finding the right solution for your system.
