BT-Maric doorstroombegrenzers behouden een vaste, vooraf ingestelde constante doorstroomsnelheid, ongeacht de druk. BT-Maric doorstroombegrenzer zijn ontworpen om nauwkeurige en betrouwbare doorstroomsnelheden te leveren, wat zorgt voor optimale prestaties in diverse toepassingen.
Begin met het vaststellen van het gewenste debiet voor uw toepassing. Het is essentieel om een doorstroombegrenzer te kiezen die aan uw benodigde debiet kan voldoen.
Onze doorstroombegrenzers zijn beschikbaar in 3 configuratietypes:
1. Inzetstukken van 0,15 tot 233 l/min.
2. Met schroefdraad van 0,15 tot 342 l/min.
3. Klemschijven van 0,15 l/min tot 8.854 l/min.
Kies de beschikbare nominale debieten uit tabel 1 hieronder.
Let op: hogere debieten zijn mogelijk met het klemschijven-verbindingstype. (Voor klemschijven geeft u simpelweg het debiet op dat uw toepassing vereist, en wij combineren meerdere regelrubbers met de onderstaande debieten om aan uw eisen te voldoen.)

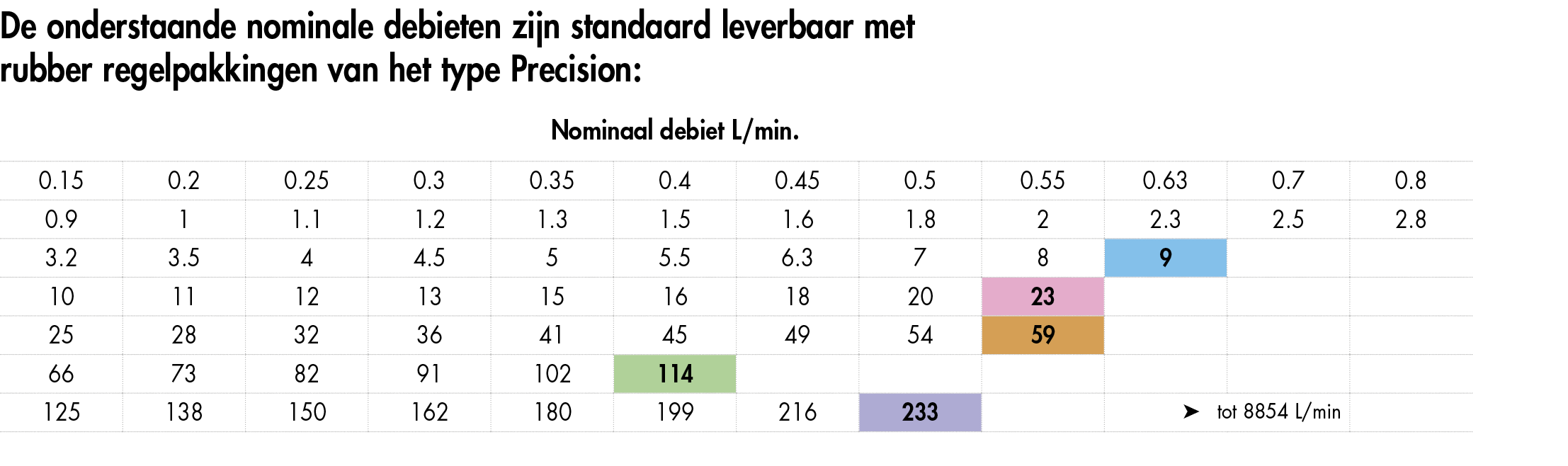

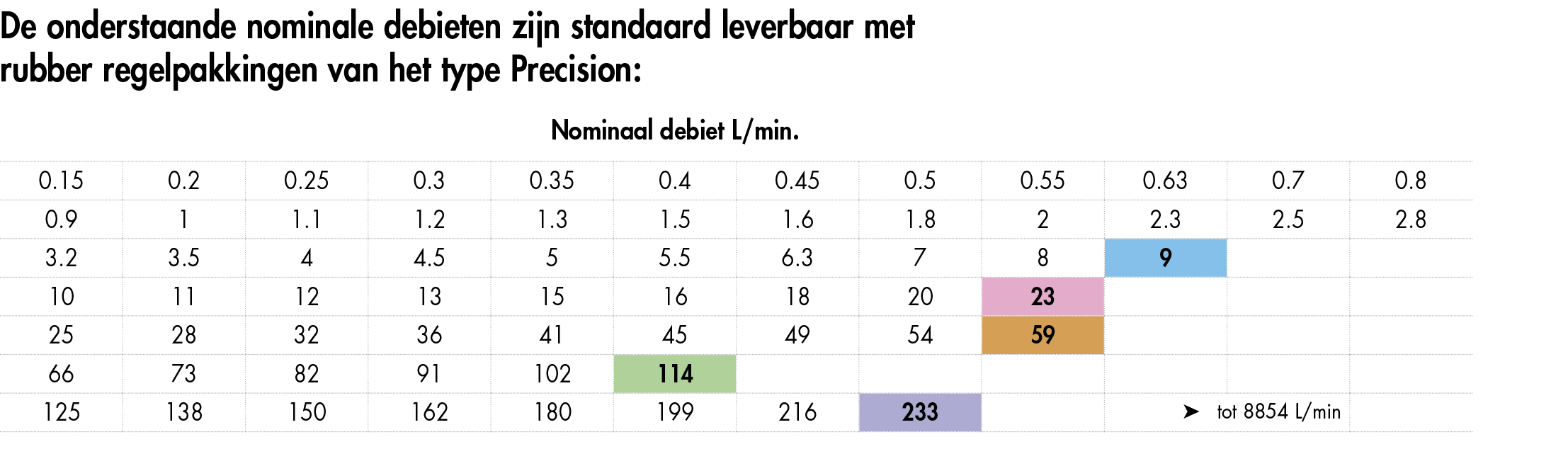

De volgende nominale debieten zijn standaard beschikbaar, met type PRECISION regelrubbers:
Regelrubbers, samen met de vorm van hun behuizing, bepalen de debietregeling.
Het regelrubber type Precision wordt standaard geleverd, tenzij anders aangegeven.

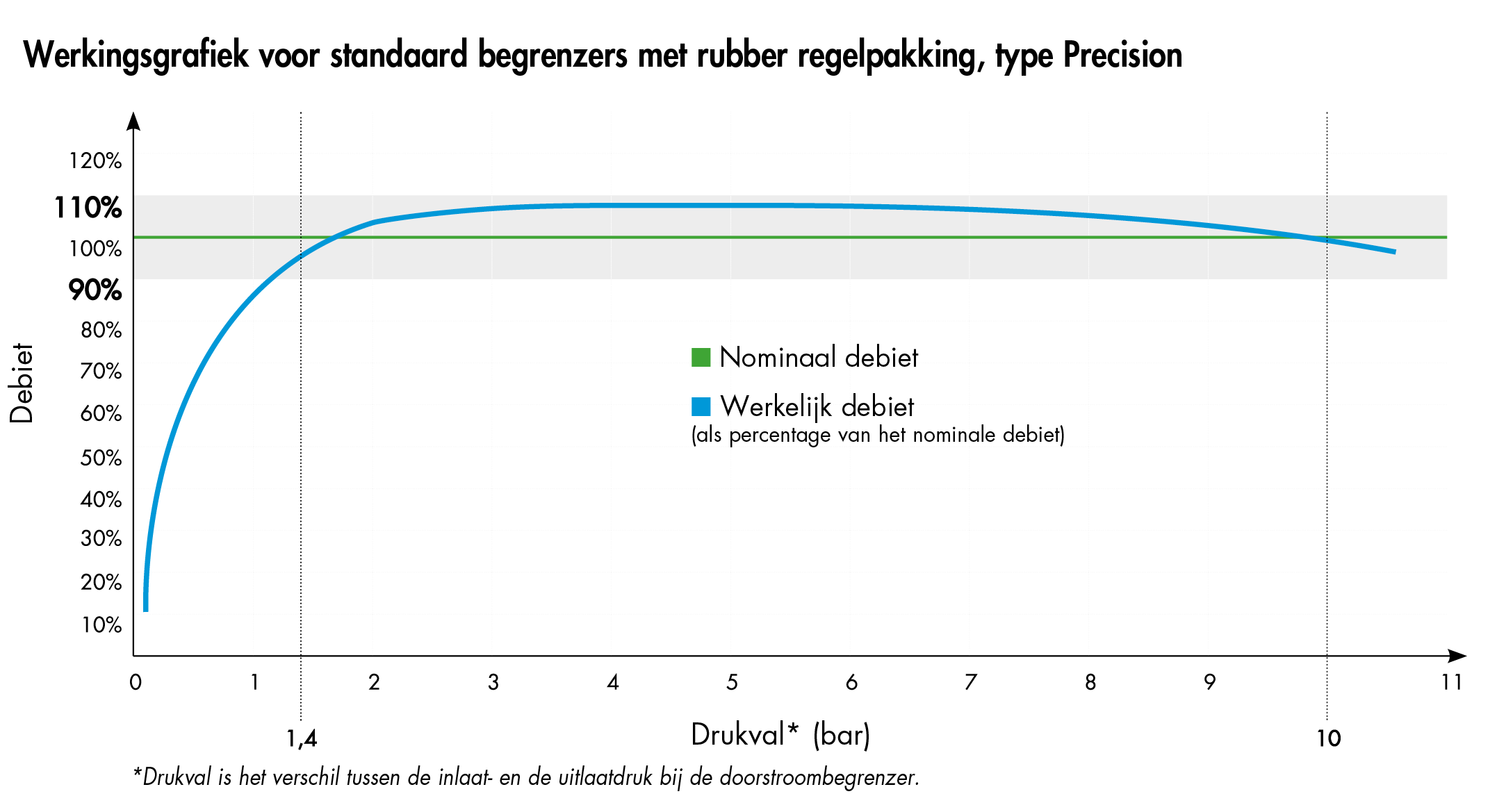

De standaardprestaties van het regelrubber Precision zijn als volgt.
Als het standaard Precision regelrubber niet geschikt is voor uw toepassing, vindt u hieronder het volledige assortiment beschikbare regelrubber types.
Kies het juiste regelrubber op basis van uw toepassingsparameters.
Parameters die in aanmerking moeten worden genomen bij het selecteren van rubberen voor doorstroombegrenzers:
Kies het juiste materiaal voor uw toepassing. Houd rekening met het type vloeistof dat door uw systeem stroomt om chemische compatibiliteit te waarborgen.
Onze doorstroombegrenzers zijn standaard verkrijgbaar in roestvrij staal, messing en U-PVC.
Andere niet-standaard materialen zijn: POM, PVDF, titanium, duplex, PE.
Selecteer de juiste klepmaat op basis van de afmetingen van uw leiding.
Als u bijvoorbeeld werkt met een 1-inch leiding, selecteer dan een doorstroombegrenzer die bij deze maat past.
Onze doorstroombegrenzers zijn verkrijgbaar in maten van DN6 tot DN300 of van 1/8” tot 16”.

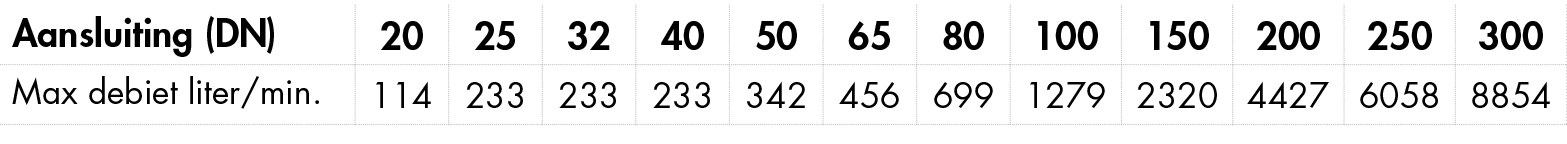

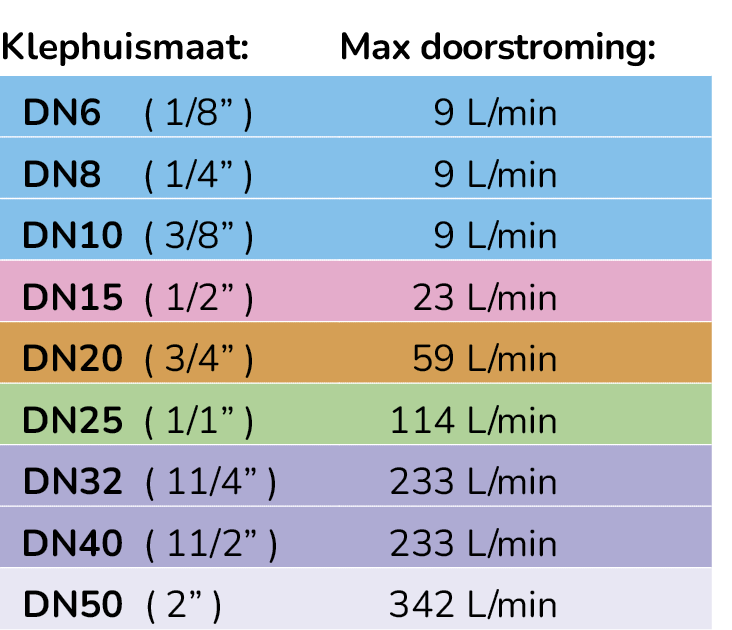

Houd rekening met de maximale debiet per DN-maat.
Alle debieten (zoals aangegeven in tabel 1 hierboven) die lager zijn dan het maximale debiet, zijn beschikbaar voor de betreffende klephuismaat.
Kies het geschikte aansluitingstype voor uw systeem.
We bieden 3 soorten configuraties aan:
Klemschijven worden normaal gesproken gebruikt voor hogere debietwaarden. Klemschijven zijn ontworpen om gemonteerd te worden tussen leidingflenzen. Gelieve bij bestelling de DN-maat en drukklasse PN op te geven. Standaard worden klemschijven geproduceerd volgens ISO 7005 PN10. Andere normen, zoals ANSI, zijn optioneel beschikbaar.

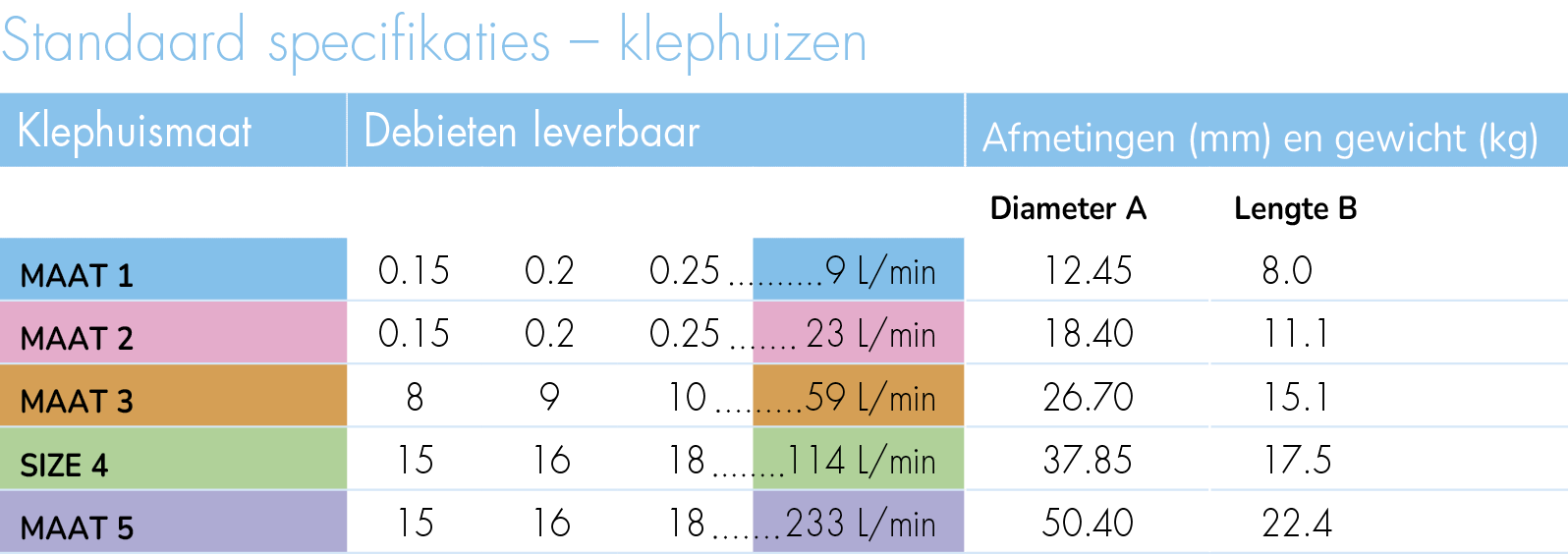

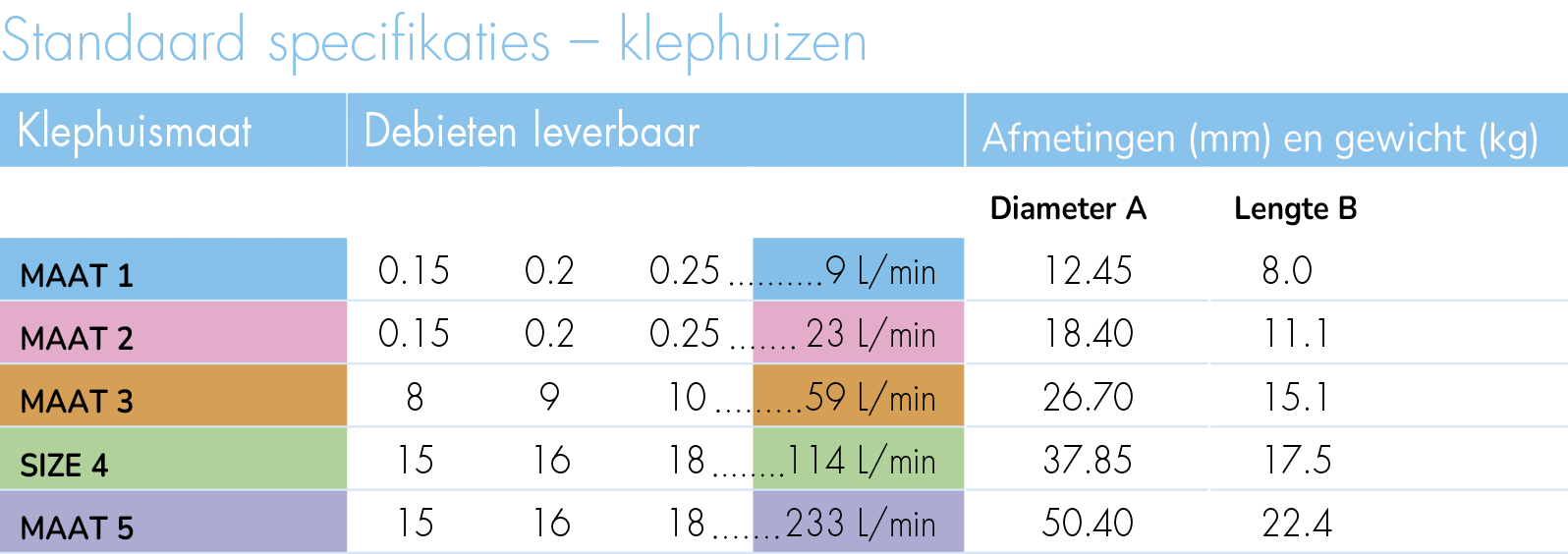

Inzetstukken zijn het kleinste product in ons assortiment. Ze worden geplaatst in de bestaande leiding van uw toepassing, bijvoorbeeld tussen of in schroefverbindingen. De kleinste standaarddiameter is 12,45 mm. Het inzetstuk kan worden uitgevoerd met een kleine flens en voorzien van een O-ring voor een betere afdichting.
Bespreek een op maat gemaakte oplossing gerust met uw lokale verkoopkantoor.

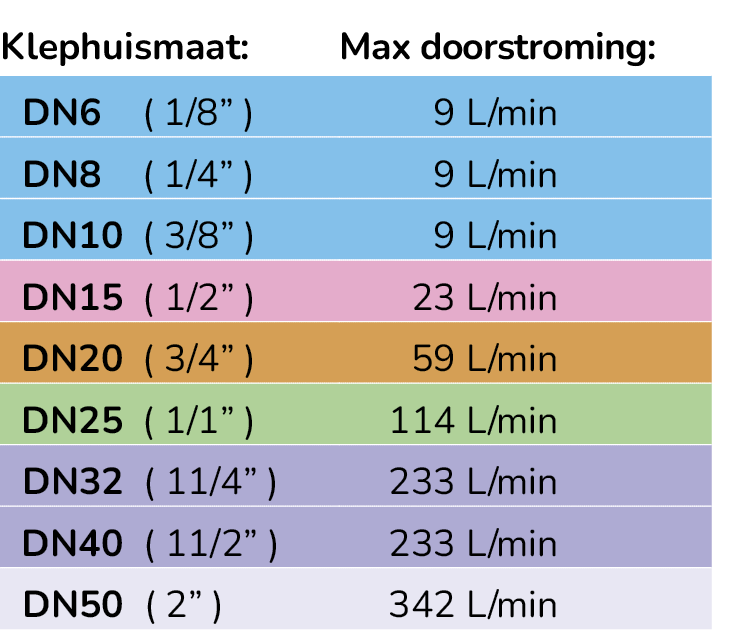

Aansluitingen zijn beschikbaar in maten van DN6 tot en met DN50. De standaarduitvoering is vrouwelijk/vrouwelijk (FF). Controleer in de “tabel voor nominale debieten” op de vorige pagina of het gewenste debiet binnen het gekozen klephuis past. Kunt u niet vinden wat u zoekt binnen ons standaard assortiment? Neem dan contact op met uw lokale verkoopvertegenwoordiger voor een op maat gemaakte oplossing.
Standaard schroefdraad is ISO 228 (BSP). NPT is eveneens beschikbaar.
Bij het bestellen van onzedoorstroombegrenzers is het belangrijk dat u zowel het aantal dat u direct nodig heeft, als uw verwachte jaarlijkse afname doorgeeft.
1. Huidige Bestelhoeveelheid: Geef het aantal doorstroombegrenzers op dat u nodig heeft voor uw huidige project of directe behoefte.
Voorbeeld: Voor een nieuwe installatie of vervanging, geef het exacte aantal doorstroombegrenzers op dat nodig is om uw systeem compleet te maken.
2. Jaarlijkse Aantal: Om u beter van dienst te kunnen zijn en onze voorraad en prijsstelling optimaal af te stemmen, vragen wij u om een inschatting te geven van de verwachte afname. Graag ontvangen wij een indicatie van de hoeveelheid die u verwacht af te nemen gedurende de komende 12 maanden.
Als u verwacht regelmatig onderhoud, uitbreidingen of terugkerende projecten te hebben, houd dan rekening met het aantal doorstroombegrenzers dat u jaarlijks mogelijk nodig heeft.
Door zowel uw directe als uw jaarlijkse behoefte te specificeren, kunnen wij:
Heeft u hulp nodig bij het inschatten van uw jaarlijkse afname? Ons team helpt u graag om uw behoeften te beoordelen op basis van uw specifieke toepassing en projectplanning.
Neem contact op met onze experts voor persoonlijke ondersteuning of laat een reactie achter in het offerteformulier. We nemen dan contact met u op!
Raadpleeg dan onze catalogus voor meer gedetailleerde informatie. U kunt ook contact opnemen met onze experts. Zij helpen u graag verder met uw vraag of uitdaging.
