BT-Maric doorstroombegrenzer type inzetstukken

BT-Maric doorstroombegrenzers van het type inzetstukken zijn compacte en kostenefficiënte componenten voor debietregeling. Ze zijn speciaal ontworpen voor eenvoudige integratie in OEM-apparatuur en systemen voor grootschalige productie. Ze zijn bedoeld om direct, via perspassing of insteek, in bestaande behuizingen of leidingsystemen te worden gemonteerd.
Deze inzetstukken leveren een constant, vooraf ingesteld debiet voor water en vergelijkbare media, ongeacht drukschommelingen in het systeem. Dit maakt ze tot een ideale oplossing voor fabrikanten die streven naar een stabiel debiet in compacte ontwerpen. Er is geen externe regeling of afstelling nodig.

Inzetstukken regelen debieten van 0,15 l/min tot 233 l/min

Past in bestaand pijpleidingen

BT-Maric doorstroombegrenzers van het inzetstuk-type zijn ontworpen om direct in bestaand leidingwerk te worden geplaatst. Ze kunnen ook via pers- of insteekmontage worden geïntegreerd in andere apparatuur, zoals verdelers, watermeters, meterstaarten en soortgelijke componenten.

Ze regelen debieten van 0.15 L/min tot 233 L/min en bieden nauwkeurige en betrouwbare prestaties, ongeacht drukschommelingen.

Als de meest compacte en voordelige optie binnen het BT-Maric assortiment zijn deze inzetstukken ideaal voor OEM-toepassingen met hoge volumes. Ze bieden ruimtebesparing, kostenefficiëntie en langdurige betrouwbaarheid, wat belangrijke eisen zijn in deze sector.

Normale en speciale inzetstukken

Er zijn twee types BT-Maric inzetstukken beschikbaar, afgestemd op verschillende installatie- en toepassingsbehoeften:

Normale inzetstukken
Standaard inzetstukken zijn ontworpen voor leidingdiameters van DN8 tot DN40 en zijn verkrijgbaar in messing, roestvast staal en PVC. Deze bieden een eenvoudige en doeltreffende oplossing voor integratie in standaard koppelingen en pijpleidingen.

Speciale inzetstukken
Maatwerk inzetstukken worden speciaal ontworpen om te voldoen aan de specifieke eisen van OEM-toepassingen. Deze uitvoeringen kunnen worden voorzien van O-ringen voor afdichting en fixatie. Hierdoor kunnen ze veilig geplaatst worden in maatwerkbehuizingen, verdelers of andere gespecialiseerde apparatuur.

Inzetstukken – De economische oplossing voor grootschalige productie

Heeft u te maken met een van de volgende uitdagingen?

Heeft u een constant debiet nodig in grootschalige productie, ongeacht drukschommelingen?
Bent u op zoek naar een economische en compacte constante doorstroombegrenzer voor uw aanstaande project met hoge volumes?
Moet u uw systeem retrofitten om apparatuur te beschermen, maar is de ruimte beperkt?
Wilt u het waterverbruik in uw bestaande installatie optimaliseren?
Is waterbesparing een belangrijke prioriteit in uw bedrijfsvoering?

Als een of meer van deze uitdagingen u bekend voorkomen, kunnen BT-Maric doorstroombegrenzer de ideale oplossing zijn.

BT-Maric doorstroombegrenzers type inzetstukken
helpen u:

Bieden een mechanische, economische en compacte oplossing voor het handhaven van een constant debiet in grootschalige productie – ongeacht drukschommelingen.
Kunnen moeiteloos geïntegreerd worden in bestaande toepassingen waar ruimte beperkt is.
Garanderen een betrouwbare, langdurige (tot wel 20 jaar) en onderhoudsvrije werking.
Zorgen voor een consistent debiet over meerdere verbruikspunten in uw systeem.
Om een beveiligde oplossing te bieden die onbedoelde of ongeautoriseerde wijzigingen van het debiet voorkomt.
Kunnen aangepast worden aan uw specifieke debiet- en installatie-eisen, zodat ze mee kunnen groeien met toekomstige toepassingen.
Beschermen uw apparatuur door het juiste debiet te waarborgen.
Draagt bij aan waterbesparing en bevordert een duurzamere systeemprestatie.

Specificaties voor de BT-Maric inzetstukken

Standaard nominaal debiet:

0,15 – 233 l/min, afhankelijk van de maat van de begrenzer.

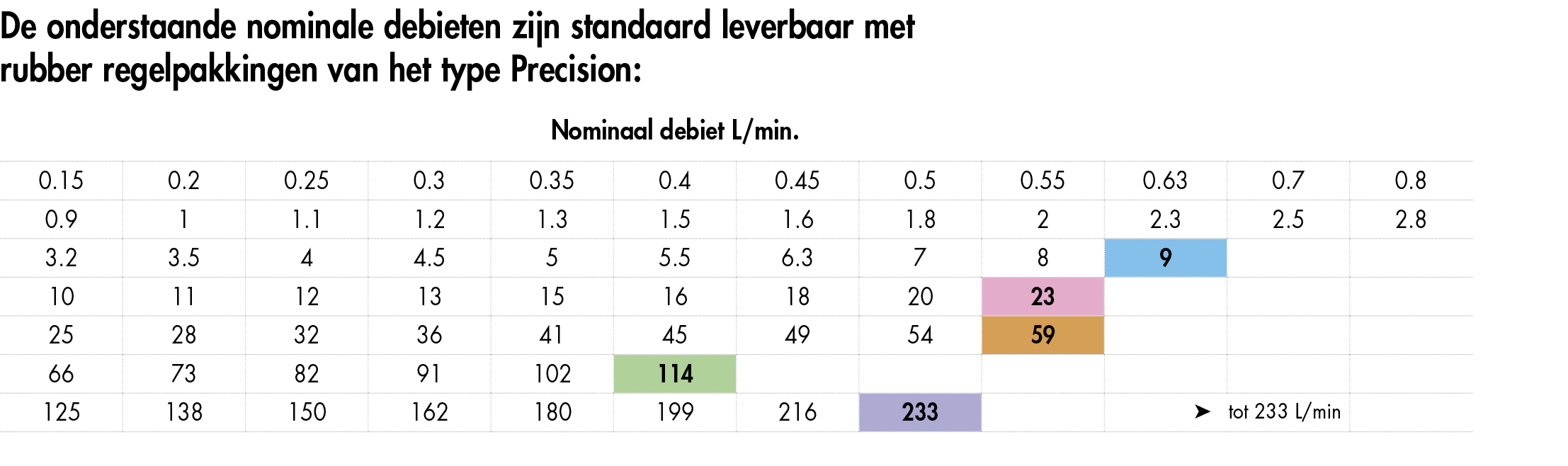

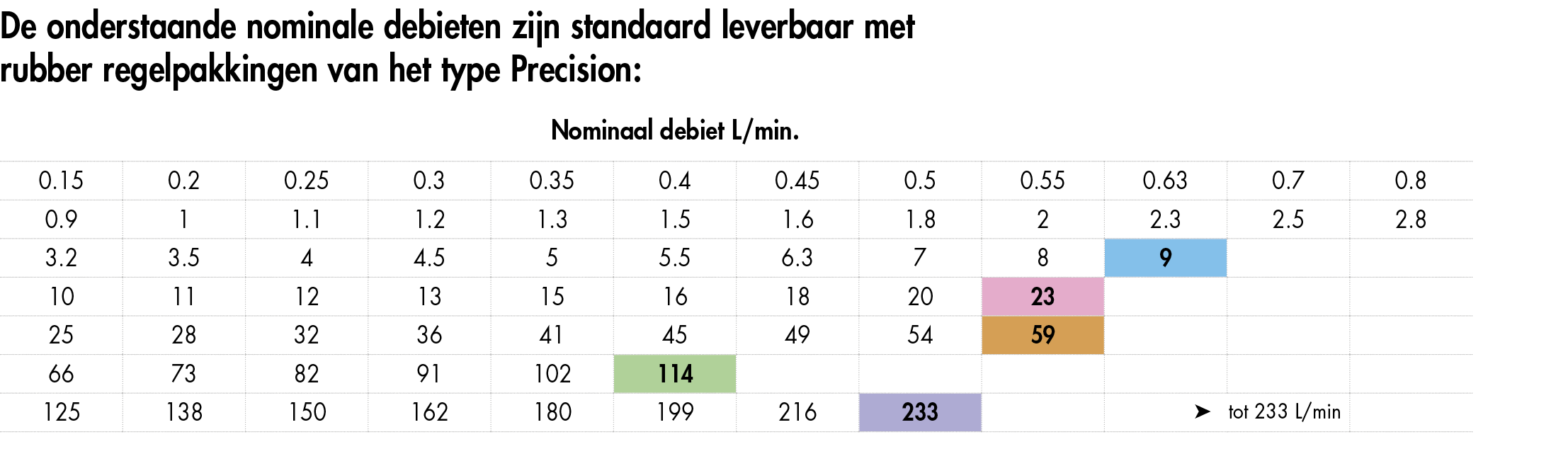

Zie alle beschikbare nominale debieten

Standaard nauwkeurigheid van het debiet

± 10% binnen een drukverlies van 1,4–10 bar.
Typische prestaties van BT-Maric doorstroombegrenzers met constant debiet >>

Standaard werkingsbereik van drukverlies:

1,4 – 10 bar.

Oplossingen voor ander werkingsbereik van drukverlies

Standaard bedrijfstemperatuur:

≤ 60°C

Oplossingen voor hoge bedrijfstemperaturen

Bedrijfstemperaturen: tot 200°C (afhankelijk van het type regelrubber en het materiaal van de behuizing).

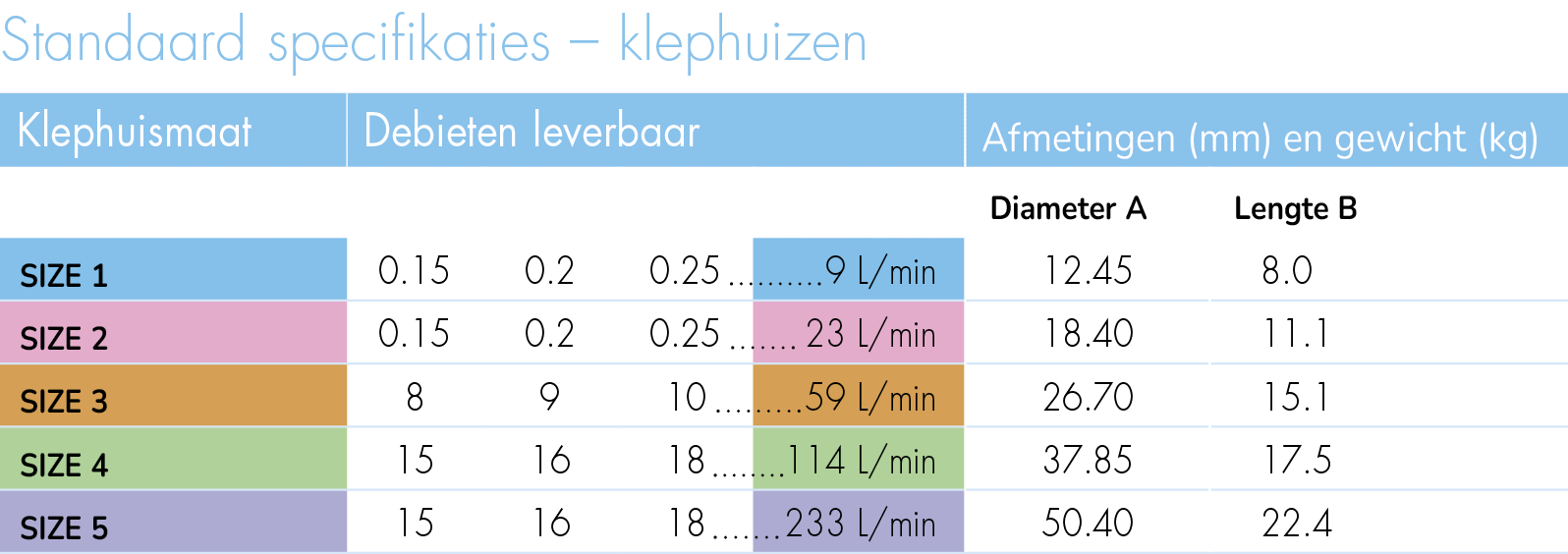

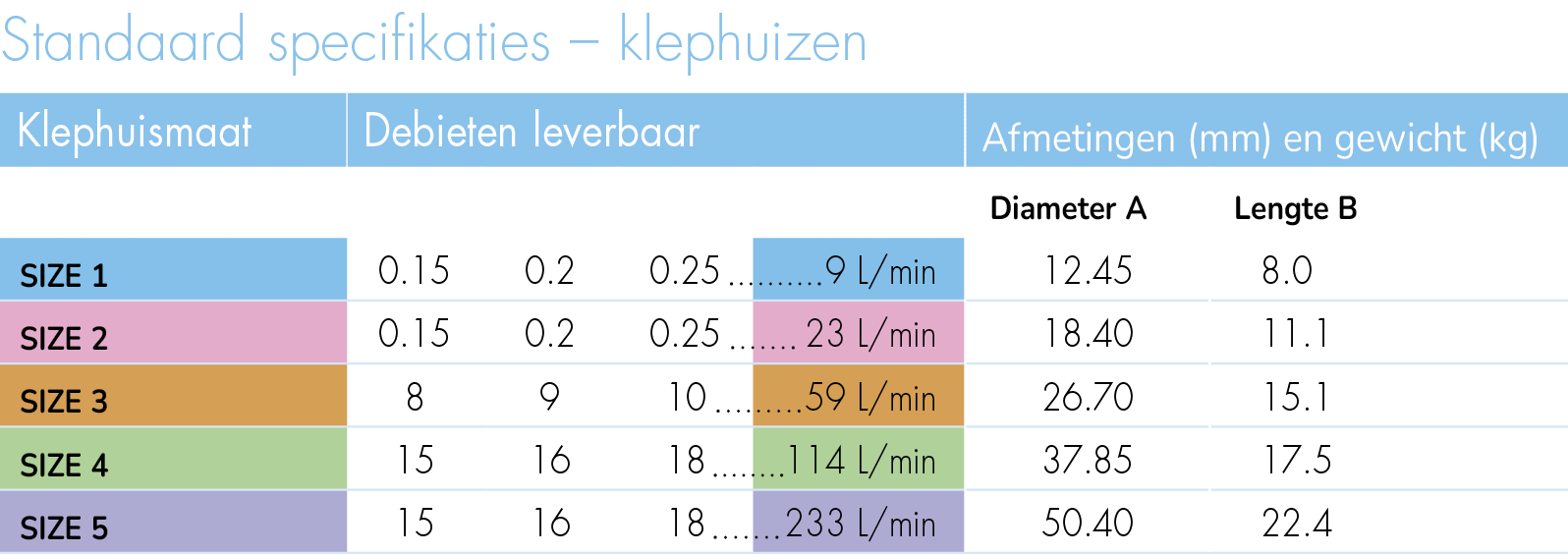

Maat 1 tot 5:

Maat 1 = diameter 12,45 mm.
Maat 2 = diameter 18,40 mm.
Maat 3 = diameter 26,70 mm.
Maat 4 = diameter 37,85 mm.
Maat 5 = diameter 50,40 mm.

Maximaal debiet per maat van klephuis

Op maat gemaakte oplossing beschikbaar, afhankelijk van de hoeveelheid.

Standaard materialen voor het klephuis:

Messing, U-PVC en roestvrij staal.

Andere opties voor materialen

Voorbeelden: POM, PVD-F, titanium, duplex, PE.

Wij helpen u de beste oplossing te vinden

Ons team van experts staat klaar om u te helpen de beste oplossing te vinden en ervoor te zorgen dat u over alle benodigde informatie beschikt om weloverwogen beslissingen te nemen. Neem vandaag nog contact met ons op!

Contact

Offerteaanvraag

OEM-oplossingen

Waarom kiezen voor doorstroombegrenzers van het type inzetstukken?

Ontdek de voordelen van doorstroombegrenzers
– type inzetstukken

Breed scala aan debieten
Doorstroombegrenzers van het inzetstuk-type ondersteunen een breed bereik aan debieten — van zo laag als 0.15 L/min up to 233 L/min. Ze bieden flexibele en economische oplossingen voor toepassingen met hoge volumes en zijn geschikt voor diverse media, met name water.
Directe reactie op drukschommelingen
Deze doorstroombegrenzer zijn ontworpen voor stabiele prestaties en reageren onmiddellijk op veranderingen in de systeemsdruk, waardoor een constant debiet wordt gehandhaafd. Dit zorgt voor een betrouwbare werking in systemen waar een consistent debiet essentieel is, ondanks wisselende omstandigheden.
Hoge nauwkeurigheid van debietregeling
Precisiegevormde rubberen regelcomponenten zorgen voor een debietnauwkeurigheid binnen ±10% van de nominale waarde. Dit maakt deze ventielen ideaal voor toepassingen die een exacte en voorspelbare debietprestatie vereisen.
100% mechanische oplossing
Deze doorstroombegrenzers werken volledig mechanisch en hebben geen externe stroomvoorziening of aandrijving nodig. Hun eenvoud en onafhankelijkheid van elektrische systemen verhogen zowel de betrouwbaarheid als het gebruiksgemak.
Eenvoud, betrouwbaarheid en kostenefficiëntie
Zonder bewegende of slijtagegevoelige onderdelen zijn deze ventielen buitengewoon betrouwbaar en gemakkelijk te installeren. Ze bieden bovendien een zeer kosteneffectieve oplossing voor langdurige debietregeling.
Ideaal voor grootschalige en industriële toepassingen
Ontworpen voor OEM-integratie en industrieel gebruik, zijn doorstroombegrenzers van het type inzetstukken zeer geschikt voor omgevingen met hoge volumes. Ruimte-efficiëntie, duurzaamheid en een lange levensduur maken ze ideaal voor deze toepassingen.
Compact ontwerp
In vergelijking met traditionele membraanventielen hebben BT-Maric inzetstukken een compact profiel, waardoor ze ideaal zijn voor systemen met beperkte ruimte en retrofitinstallaties.

Aanvullende kenmerken van BT-Maric
– type inzetstukken

Zelfreinigend en onderhoudsvrij
Het interne ontwerp van het doorstroombegrenzer bevordert zelfreiniging, waardoor het risico op verstoppingen aanzienlijk wordt verminderd en de onderhoudsbehoefte minimaal blijft. Dit zorgt voor een continue, probleemloze werking over langere periodes.
Niet-toxisch en geurvrij
Gemaakt van veilige, niet-toxische materialen, zijn deze doorstroombegrenzers uitstekend geschikt voor drinkwatersystemen en toepassingen waarbij strenge hygiënische of sanitaire eisen gelden.
Lange levensduur
Met een levensduur tot wel 20 jaar bieden BT-Maric doorstroombegrenzer een duurzame oplossing die de noodzaak voor vervanging vermindert en de totale eigendomskosten verlaagt.
Bestendig tegen slechte waterkwaliteit
De flexibele rubberen regelcomponenten zijn bestand tegen kalkaanslag en verstoppingen. Daardoor zijn deze doorstroombegrenzers bijzonder effectief in systemen met slechte of wisselende waterkwaliteit.
Beveiligd ontwerp
Elk doorstroombegrenzer is fabrieksgekalibreerd op een specifiek debiet. Het ontwerp voorkomt ongeautoriseerde of accidentele aanpassingen, wat zorgt voor een constante en veilige debietregeling.
Breed werkdrukbereik
Geschikt voor systemen die opereren tussen 0.45 and 20 bar, zijn deze doorstroombegrenzers veelzijdig en aanpasbaar voor een breed scala aan industriële en commerciële toepassingen.
Materiaalvariatie
Standaard klephuizen zijn verkrijgbaar in U-PVC, messing en roestvrij staal. Voor zwaardere omstandigheden zijn er opties zoals POM, PVD-F, titanium, duplex en PE, die zorgen voor chemische compatibiliteit en milieubestendigheid.
Aanpasbaar aan specifieke eisen

Voor unieke technische behoeften of OEM-integratie biedt BT-Maric volledig aanpasbare oplossingen, zodat prestaties en pasvorm optimaal zijn afgestemd op uw toepassing.

Zo werken onze doorstroombegrenzers van het type inzetstukken

Zo werkt het

BT-Maric doorstroombegrenzers maken gebruik van een flexibele rubberen O-ring met een diameter van de opening die direct reageert op schommelingen in de waterdruk.

Naarmate het drukverschil toeneemt, wordt de diameter van de opening kleiner om het vooraf ingestelde debiet te behouden.

Op dezelfde manier gaat de opening open als de druk afneemt om het vooraf ingestelde debiet te behouden.

Bekijk onze video

Een mechanische oplossing om een constante doorstroming te bereiken.

LAGE DRUK

De ring heeft een grotere opening bij lage druk.

HOGE DRUK

Bij hoge druk wordt de ring tegen de conische zitting gedrukt, waardoor de opening van de ring kleiner wordt en de stroming constant blijft.

Hoe specificeert u uw doorstroombegrenzer van het type inzetstukken

Bepaal uw doorstroombegrenzer – Stap voor stap

Om u te helpen bij het kiezen van het juiste BT-Maric doorstroombegrenzer voor uw toepassing, volgt u deze belangrijke stappen:

Bepaal het vereiste debiet

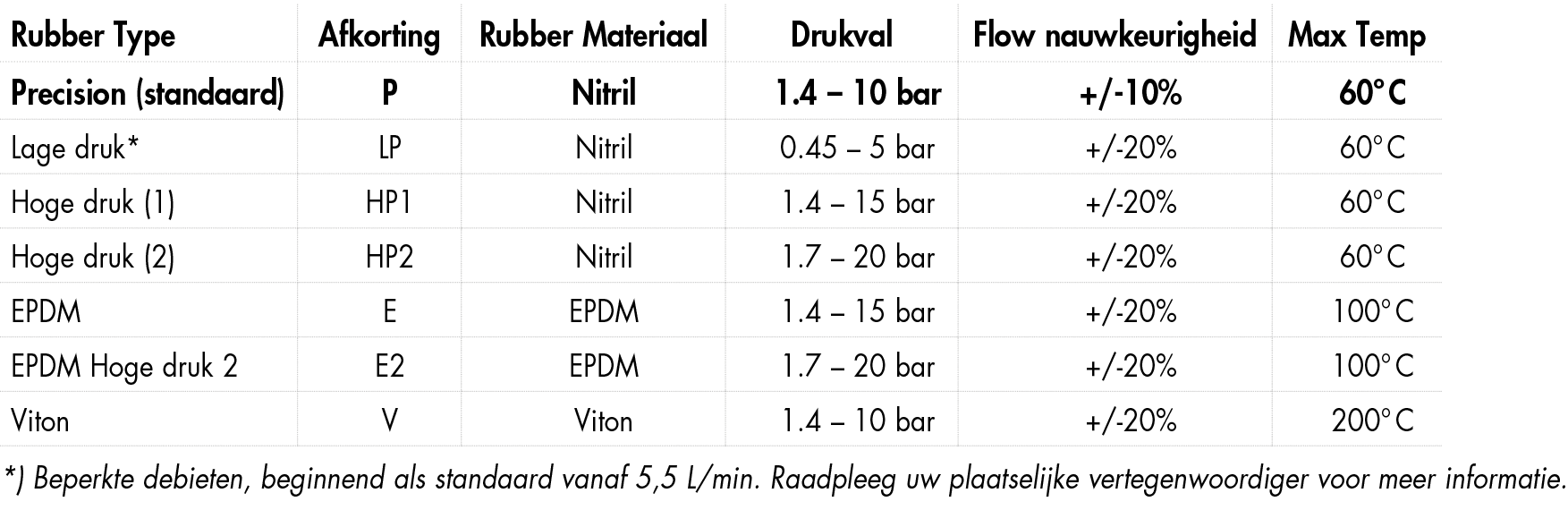

Selecteer het type regelrubber
Kies het materiaal van het klephuis
Specificeer de maat van de klep
Schat de benodigde hoeveelheid

Lees meer over elk van deze belangrijke stappen in onze specificatiegid.

Specificeer Standaard Inzetstukken

Het kiezen van het juiste inzetstuk is essentieel voor een optimale systeemprestatie en langdurige betrouwbaarheid.

Om u te ondersteunen bij het maken van de juiste keuze, hebben wij een stapsgewijze handleiding opgesteld. Hiermee kunt u eenvoudig en met vertrouwen uw standaard inzetstukken specificeren.

Raadpleeg onze specificatiegids voor gedetailleerde instructies over debietselectie, materiaalcompatibiliteit, afmetingen en installatie-aanbevelingen.

Specificatiegids

Specificeer speciale inzetstukken

Elke toepassing is anders en sommige systemen vereisen maatwerkoplossingen voor optimale prestaties.

BT-Maric biedt speciale inzetstukken die volledig zijn afgestemd op uw specifieke technische en installatiewensen. Dit kan onder andere aangepaste afmetingen, materialen, integratie van O-ringen voor afdichting en fixatie, en unieke debietconfiguraties omvatten.

Voor gedetailleerde specificaties, prijzen, beschikbaarheid of technisch advies kunt u gerust contact met ons opnemen. Ons team staat klaar om u te ondersteunen bij het ontwikkelen van de ideale oplossing voor uw toepassing.
