BT-Maric Durchflussbegrenzer, Typ Klemmscheibe

BT-Maric Klemmscheiben liefern eine konstante, voreingestellte Durchflussmenge für Wasser und ähnliche Medien unabhängig von Druckschwankungen.

Klemmscheiben regeln Durchflussmengen von bis zu 8.854 L/min

Zwischen flanschflächen eingebaut

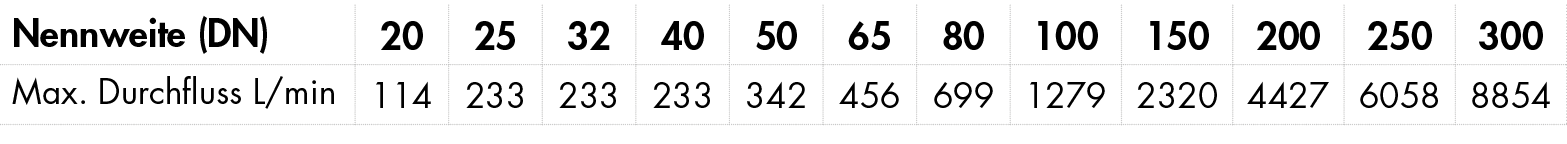

BT-Maric Klemmscheiben sind dafür ausgelegt, zwischen Flanschflächen für Rohrgrößen von DN20 bis DN300 eingebaut zu werden. Sie regeln Durchflussmengen von bis zu 8.854 L/min.

Einfache montage

Einfach, kompakt, zuverlässig und leicht zu installieren.

  • Klemmscheiben sind die bevorzugte Wahl für höhere Durchflussmengen und größere Rohrdimensionen.
  • Sie lassen sich problemlos zwischen den Flanschbolzen montieren.

Klemmscheiben – geeignet für den Einsatz bei schlechter Wasserqualität

Haben Sie mit einem der folgenden Herausforderungen zu kämpfen?

  • Brauchen Sie einen konstanten Durchfluss in Anwendungen mit hohen Durchflussraten bis DN300, unabhängig von Druckschwankungen?
  • Suchen Sie ein kompaktes und kosteneffizientes Durchflussbegrenzer für Ihr Rohrleitungssystem?
  • Möchten Sie den Wasserverbrauch in Ihrem bestehenden Rohrnetz optimieren?
  • Hat Wassereinsparung für Sie höchste Priorität?

BT-Maric Klemmscheiben-Durchflussbegrenzer unterstützen Sie dabei:

  • Eine mechanische, kosteneffiziente und kompakte Lösung zur Aufrechterhaltung eines konstanten Durchflusses bei hohen Durchflussraten, unabhängig von Druckschwankungen zu realisieren.
  • Sich nahtlos in bestehende Systeme mit begrenztem Platzangebot zu integrieren.
  • Eine langfristige Zuverlässigkeit mit wartungsfreiem Betrieb und einer Lebensdauer von bis zu 20 Jahren zu gewährleisten.
  • Eine konstante Durchflussmenge an mehreren Entnahmestellen zu gewährleisten.
  • Manipulationen werden verhindert, indem die festgelegte Durchflussmenge fixiert wird. Dadurch werden sowohl versehentliche als auch absichtliche Änderungen vermieden.
  • Um die nachgelagerten Anlagen zu schützen, indem jederzeit die exakte Durchflussmenge gewährleistet wird.
  • Um den Wasserverbrauch zu senken und eine nachhaltige Nutzung zu fördern.

Spezifikationen für BT-Maric Durchflussbegrenzer, Typ Klemmscheibe

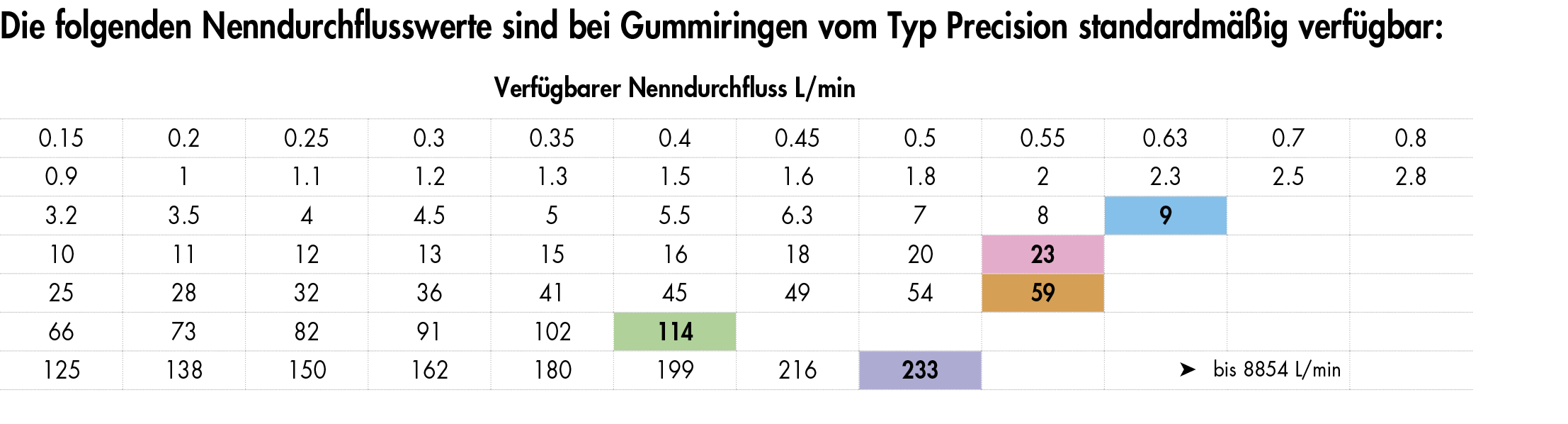

Standard-Nenndurchfluss:

0,15 – 8854 L/min.

Standardgenauigkeit beim Durchfluss:

±10 % innerhalb des Druckabfallbereiches 1,4–10 bar.
Typische Leistungsdaten der BT-Maric Durchflussbegrenzer >>

Standard-Druckabfallbereich:

1,4 – 10 bar

Standard-Betriebstemperatur:

≤ 60°C

Betriebstemperaturen bis zu 200 °C (abhängig vom Gummiring-Typ und vom Gehäusematerial).

Standardgröße:

DN20 bis DN300 gemäß ISO 7005 (PN10).

Zu kundenspezifischen Klemmscheiben und zu Klemmscheiben gemäß ISO 7005 (PN16) oder anderen Normen wie ANSI melden Sie sich einfach bei uns.

Standardmaterialien des Ventilkörpers:

Messing, Rotguss, U-PVC und Edelstahl.

POM, PVD-F, Titanium, Duplex, PE.

Wir helfen Ihnen, die optimale Lösung zu finden

Unser Expertenteam unterstützt Sie gerne bei der Suche nach der optimalen Lösung und stellt sicher, dass Sie alle notwendigen Informationen für fundierte Entscheidungen haben. Kontaktieren Sie uns noch heute!

Warum Durchflussbegrenzer vom Typ Klemmscheiben wählen?

Entdecken Sie die Vorteile der Durchflussbegrenzer vom Typ Klemmscheibe

  • Breites Durchflussspektrum

    Unsere Durchflussbegrenzer unterstützen Wasser und andere Medien mit Durchflussmengen von bis zu 8.854 L/min und sind somit für eine Vielzahl von Anwendungen geeignet.

  • Einfach, kompakt und zuverlässig

    Das Design ist robust und wartungsfrei, mit einer Lebensdauer von bis zu 20 Jahren.

  • Einfache Installation

    Der Durchflussbegrenzer wird direkt zwischen den Flanschbolzen montiert, ohne dass Spezialwerkzeuge oder Modifikationen erforderlich sind.

  • Hohe Durchflussgenauigkeit

    Mit unserem Standard-Gummiring-Typ PRECISION erreichen wir eine Durchflussgenauigkeit von ±10 % des Nennwerts. PRECISION ist für Druckabfälle zwischen 1,4 und 10 bar ausgelegt. Andere Druckbereiche sind auf Anfrage erhältlich.

  • Verschiedene Größen erhältlich

    Wir bieten Größen von DN20 bis DN300 an, um unterschiedlichen Systemanforderungen gerecht zu werden.

  • Flexibler Druckbereich

    Lösungen sind für Betriebsdrücke von 0,4 bis 20 bar verfügbar.

  • Große Materialvielfalt

    Unsere Durchflussbegrenzer sind in mehreren Standardmaterialien erhältlich, darunter Messing, Edelstahl, Rotguss und U-PVC. Auf Sonderwunsch sind auch POM, PVDF, Titan, Duplex und PE verfügbar.

Zusätzliche Merkmale der BT-Maric Klemmscheiben

  • 100 % mechanische Lösung

    Keine zusätzliche Energiequelle erforderlich.

  • Selbstreinigend und selbstregulierend

    Das Durchflussbegrenzerdesign minimiert die Verstopfungsgefahr, macht regelmäßige Wartung überflüssig und benötigt keine Ersatzteile.

  • Wartungsfrei

    Dank des einzigartigen Designs und dem Verzicht auf verschleißanfällige Bauteile sind keine Ersatzteile erforderlich und daher auch nicht verfügbar..

  • Geeignet für den Einsatz bei schlechter Wasserqualität

    Der Durchflussbegrenzer sind in erster Linie für Wasseranwendungen konzipiert und besonders gut für den Einsatz bei schlechter Wasserqualität geeignet. Das durchflussregulierende Element besteht aus Gummi und bewegt sich flexibel unter normalen Betriebsbedingungen. Dadurch wird das Risiko von Verstopfungen erheblich reduziert und eine Verkalkung wirksam verhindert.

  • Voreingestellter Durchflusswert

    Die Durchflussmenge ist voreingestellt, was Einstellungsfehler und versehentliche Änderungen ausschließt.

  • Individuell anpassbare Lösungen

    Für spezielle Anforderungen sind kundenspezifische Lösungen erhältlich, um sicherzustellen, dass der Durchflussbegrenzer exakt auf die jeweiligen Anwendungen abgestimmt sind.

So funktionieren unsere Durchflussbegrenzer vom Typ Klemmscheibe

So funktioniert es:

BT-Maric-Durchflussbegrenzer verfügen über einen flexiblen O-Ring aus Gummi mit einem Öffnungsdurchmesser, der sofort auf Wasserdruckschwankungen reagiert.

Bei steigender Druckdifferenz verkleinert sich der Öffnungsdurchmesser, um die eingestellte Durchflussmenge aufrechtzuerhalten.

Umgekehrt öffnet sich die Öffnung bei sinkendem Druck, um die eingestellte Durchflussmenge aufrechtzuerhalten.



Sehen Sie sich unser Video an:

Eine mechanische Lösung für konstanten Durchfluss.

NIEDRIGER DRUCK

Bei niedrigem Druck ist die Öffnung des Gummiringes größer.

HOHER DRUCK

Bei hohem Druck wird der Gummiring gegen den konischen Sitz gepresst, wodurch sich die Öffnung verkleinert und der Durchfluss beibehalten bleibt.

So spezifizieren Sie Ihren Durchflussbegrenzer vom Typ Klemmscheibe

Bestimmen Sie Ihren Durchflussbegrenzer – Schritt für Schritt

Um Ihnen bei der Auswahl des richtigen Durchflussbegrenzer – Typ Klemmscheibe – für Ihre Anwendung zu helfen, folgen Sie diesen wichtigen Schritten:

  1. Legen Sie die erforderliche Durchflussrate fest
  2. Wählen Sie den Gummiring-Typ aus
  3. Bestimmen Sie das Material des Ventilkörpers
  4. Geben Sie die Durchflussbegrenzergröße (DN)
  5. Benötigte Stückzahl abschätzen

Erfahren Sie mehr zu jedem wichtigen Schritt in unserem Spezifikationsleitfaden.

SPEZIFIZIEREN SIE IHRE KLEMMSCHEIBE

Wir wissen, dass die Auswahl des richtigen Durchflussbegrenzer entscheidend für den Erfolg Ihres Projekts sein kann.

Bitte konsultieren Sie unseren Leitfaden, der Ihnen hilft, Ihre Standard-Klemmscheibendurchflussbegrenzer Schritt für Schritt zu spezifizieren.

Spezifikationsleitfaden

Spezifizieren sie nicht-standard klemmscheiben-Durchflussbegrenzer

Wir wissen, dass jede Anwendung einzigartig ist. Deshalb bieten wir persönliche Beratung und maßgeschneiderte Lösungen, die genau auf Ihre spezifischen Anforderungen zugeschnitten sind.

Für detaillierte Spezifikationen, Preise, Verfügbarkeit oder sonstige Anfragen zögern Sie bitte nicht uns zu kontaktieren. Unser Team steht bereit, um Sie bei der Suche nach der passenden Lösung für Ihr System zu unterstützen.

Kontaktieren Sie uns

Herunterladen

INSTALLATIONSANLEITUNG

Der Durchflussbegrenzer müssen richtig eingebaut werden. Die Flussrichtung ist durch einen auf das Durchflussbegrenzergehäuse eingeprägten Pfeil gekennzeichnet.
