Funktionalität der BT-Maric-Durchflussbegrenzer

Was ist ein BT-Maric-Durchflussbegrenzer? Welchen Vorteil hätte dessen Verwendung für Sie?

Die BT-Maric-Durchflussbegrenzer sorgen – innerhalb eines bestimmten Bereiches – unabhängig von schwankendem Druck für einen vorab festgelegten kontinuierlichen Durchfluss von Wasser und ähnlichen Medien. Der jeweilige Druckbereich hängt von der Art des verwendeten Ventils ab.

Was leisten BT-Maric-Durchflussbegrenzer nicht?

Auch wenn BT-Maric-Durchflussbegrenzer in gewissem Maße auf den Druck wirken, so haben sie dennoch nicht die Aufgabe, in einem System den Druck zu regulieren.
Ein Durchflussbegrenzer lässt sich nicht von außen ansteuern; der Durchflusswert lässt sich nach dem Einbau nicht verändern.
BT-Maric-Durchflussbegrenzer arbeiten weder mit Gas noch mit Luft.

Wie funktionieren BT-Maric-Durchflussbegrenzer?

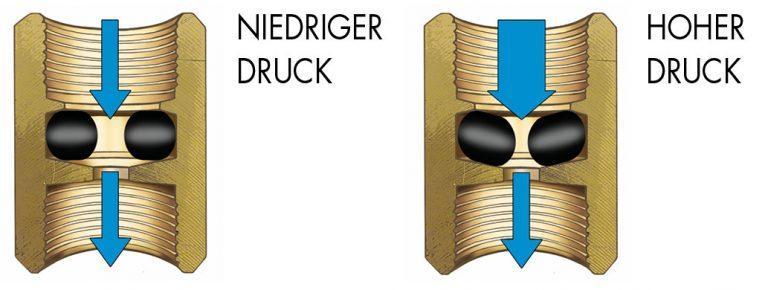

BT-Maric-Durchflussbegrenzer arbeiten mit einem flexiblen Gummiring, dessen Öffnungsdurchmesser unverzüglich auf Druckschwankungen reagiert. Wenn der Druck ansteigt, wird der Gummiring in den konischen Sitz hineingepresst, wodurch sich seine Öffnung verkleinert; bei sinkendem Druck vergrößert sie sich. So kann der Durchfluss unabhängig von Druckschwankungen stets auf dem festgelegten Wert gehalten werden.

Welchen Vorteil bringt mir die Verwendung von BT-Maric-Durchflussbegrenzern?

BT-Maric-Durchflussbegrenzer unterstützen Sie dabei:

  1. Investitions- und Betriebskosten im Zusammenhang mit dem Durchfluss zu senken, da sie stets den festgelegten Wasserdruck liefern, wie stark sich auch der Wasserdruck verändert, was vor allem in Anlagen mit vielen Entnahmestellen vorkommt.
  2. den Durchfluss von Wasser und ähnlichen Medien in Ihrem Prozess oder Produkt zu verbessern, indem unabhängig vom Wasserdruck stets der festgelegte Wert eingehalten wird. Das System weist damit einen stabilen und konstanten Durchfluss auf, auch wenn der Wasserdruck – innerhalb bestimmter Grenzen – schwankt. Dies beugt einem Ausfall und Beschädigungen der Ausrüstung vor, was deren Lebensdauer verlängert. Wertvolle durchflusssensitive Teile wie Pumpen, Filter, Stopfbuchsen und Wasserverteilungssystem erhalten somit einen zusätzlichen Schutz.
  3. sparsam mit Wasser umzugehen, indem an Zapfstellen der Durchfluss verringert wird. Da Wasser eine lebenswichtige natürliche Ressource ist, ist es stets wichtig, es so sparsam wie nötig zu verwenden.
Lassen sich BT-Maric-Durchflussbegrenzer auch für Luft oder andere Gase verwenden?

Nein, sie sind nur mit Wasser und ähnlichen Flüssigkeiten nutzbar.

Unter welchen Bedingungen kann ich Durchflussbegrenzer vom Typ Einsatzhülse verwenden?

Durchflussbegrenzer vom Typ Einsatzhülse sind die kostengünstigsten Lösungen zur Durchflussbegrenzung in einem Prozess oder in einer Ausrüstung. Sie sind für Durchflussraten von bis zu 233 l/min geeignet. Eine Einsatzhülse wird einfach an passender Stelle in die vorhandene Leitung eingebaut.

Sind BT-Maric-Durchflussbegrenzer für Lebensmittel geeignet?

Das hängt vom Einbauort der Durchflussbegrenzer ab: Im Sekundärsystem ist es kein Problem; dann können sie in Lebensmittelanwendungen der Kategorie 4 eingesetzt werden. Sie dürfen also auch nicht geringfügig in direkten Kontakt mit Lebensmitteln kommen. Einzelheiten finden Sie in der EG-Verordnung 1935/2004.

Lässt sich die Durchflussrate nach Erwerb des BT-Maric-Durchflussbegrenzers ändern?

Die Entscheidung über den benötigten Durchfluss muss vor der Bestellung getroffen werden. Natürlich lassen sich vorhandene Durchflussbegrenzer auch später immer durch einen anderen mit anderen Werten austauschen.

Was ist der Druckabfall? Ist dies ein wichtiger Begriff?

Der Druckabfall, im Englischen auch „Headloss“ genannt, über das Ventil ist ganz schlicht der Unterschied zwischen dem Eingangs- und dem Ausgangsdruck, der durch Ihre Anlage vorgegeben wird.
Und ja, der Druckabfall ist wichtig. Der konstante Durchfluss lässt sich nur gewährleisten, wenn der Druckabfall die spezifizierten Werte nicht überschreitet. Einzelheiten erfahren Sie im Abschnitt „Thema Druckverlust“ auf Seite 8 in unserem Katalog, den Sie hier bestellen können.

Würden Sie es übernehmen, für mich den Druckverlust beziehungsweise die Druckdifferenz zu berechnen?

Wir können nicht angeben, wie die entstehenden Druckdifferenzen sein werden. Sie sollten dies jedoch selbst berechnen können, wenn Ihnen die einschlägigen Installationsdaten vorliegen. Dann können Sie einen Durchflussbegrenzer auswählen, der den richtigen Druckabfallbereich für Ihre Anlage aufweist. Der Druckabfall über das Ventil wird tatsächlich durch die Parameter jeder einzelnen Anlage und deren spezifische Bedingungen bestimmt. Wenn Sie sich nicht sicher sind, ob ein BT-Maric-Durchflussbegrenzer für Ihre Anwendung geeignet ist, müssen Sie die Druckdifferenz über diesen entsprechend dem Beispiel berechnen, das Sie auf Seite 9 in unserem Katalog finden, den Sie hier bestellen können.

Wie kann ich die Druckdifferenz berechnen?

Die Druckdifferenz über den Durchflussbegrenzer ist der Unterschied zwischen dem Eingangsdruck und dem Ausgangsdruck. Einzelheiten dazu finden Sie im Abschnitt „Berechnung des Druckabfalles“ in unserem Katalog, den Sie hier bestellen können.

Welche Lebensdauer haben die BT-Maric-Durchflussbegrenzer?

Bis zu 20 Jahre.

Wo finde ich die Abmessungen und Gewichte der BT-Maric-Durchflussbegrenzer?

Die Abmessungen und Gewicht unserer Durchflussbegrenzer sind in unserem Katalog nachzulesen, den Sie hier bestellen können.

Erwerb von BT-Maric-Durchflussbegrenzern

Wo kann ich BT-Maric-Durchflussbegrenzer erwerben?

Senden Sie eine Anfrage an eine der folgenden Adressen:

Wo erfahre ich die Preise?

Bitte wenden Sie sich mit Preisanfragen an eine der nachstehenden Adressen:

Lassen sich BT-Maric-Durchflussbegrenzer auch einzeln erwerben?

Ja, das ist möglich.

Kann ich BT-Maric-Durchflussbegrenzer auch als Privatperson erwerben?

Nein, wir arbeiten ausschließlich mit gewerblichen Kunden.

Wie kann ich die Verfügbarkeit prüfen?

Senden Sie eine Anfrage an eine der folgenden Adressen:

Wie lange dauert die Lieferung?

Die Lieferdauer hängt von der Art des Durchflussbegrenzers ab, den Sie benötigen. Wenn es sich um Bestandsware handelt, erfolgt der Versand innerhalb von ein oder zwei Tagen. Sollte das Produkt nicht vorrätig sein, kann die Lieferung zwei bis vier Wochen dauern. Bitte geben Sie bei Ihrer Bestellung an, wie dringend die Lieferung ist. Wir setzen alles daran, die Lieferzeiten so kurz wie möglich zu halten.

Welche Garantien gewähren Sie?

Wir gewähren auf unsere Durchflussbegrenzer eine einjährige Garantie; die Lebensdauer beträgt 20 Jahre.

Können Sie kundenspezifische Durchflussbegrenzer herstellen?

Ja, das ist möglich. Melden Sie sich einfach bei uns, und lassen Sie uns über die Einzelheiten sprechen. Die Kontaktangaben finden Sie hier.

Installation von BT-Maric-Durchflussbegrenzern

Wie werden Durchflussbegrenzer vom Typ Einsatzhülse montiert?

Bei der Montage der Durchflussbegrenzer vom Typ Einsatzhülse kommt es auf die richtige Vorgehensweise an, damit keine Störungen auftreten. Der sichtbare Teil des Gummiringes muss gegen die Fließrichtung weisen. Die Einsatzhülse wird in die vorhandenen Rohre Ihrer Anlage eingebaut.

Wie montiere ich Durchflussbegrenzer mit Gewinde?

Bei der Montage der Durchflussbegrenzer mit Gewinde kommt es auf die richtige Vorgehensweise an, damit keine Störungen auftreten. Die Fließrichtung wird durch einen Pfeil angegeben, der auf das Ventilgehäuse aufgeprägt ist.

Es wird empfohlen, die Ventile mit der Prägung nach oben oder in einer anderen Weise anzuordnen, die die Identifizierung vereinfacht. Bogen – auch direkt vor einem Durchflussbegrenzer – beeinträchtigen nicht dessen Leistung. Wegen der Geschwindigkeit bei der Strahlbildung im Ventil wird empfohlen, im Anschluss an das Ventil einen geraden Rohrleitungsabschnitt etwa in Länge des Nenndurchmessers anzuschließen.

Wie lässt sich bei PVC-Durchflussbegrenzern mit Gewinde eine bessere Abdichtung erreichen?

Sie erhalten eine bessere Abdichtung, wenn Sie Gewindeband verwenden. Die maximale empfohlene Dichtheit erreichen Sie durch manuelle Verschraubung plus eine Vierteldrehung. Drehen Sie nicht mehr als eine Vierteldrehung weiter, denn anderenfalls wird der Durchflussbegrenzer beschädigt. Bei PVC-Durchflussbegrenzern müssen Sie im Falle einer besseren Abdichtung besonders vorsichtig vorgehen.

Wie werden Klemmscheiben montiert?

Klemmscheiben-Ventile sind für die Montage zwischen Rohrleitungsflanschen mit flacher Stirnseite ausgelegt.
img_constant_fv_left_film

Film ansehen

Instandhaltung von BT-Maric-Durchflussbegrenzern

Benötigen BT-Maric-Durchflussbegrenzer eine spezielle Form von Instandhaltung?

Es sind keine besonderen Anforderungen zu erfüllen. Die BT-Maric-Durchflussbegrenzer sind zudem selbstreinigend.

Muss ich meine Durchflussbegrenzer regelmäßig alle drei bis fünf Jahre auswechseln?

Nicht unbedingt; dies hängt stark von der Art Ihrer Anwendung ab. Unsere Durchflussbegrenzer haben eine Lebenserwartung von bis zu 20 Jahren. Eine hohe Temperatur des Mediums, Partikel mit Abriebwirkung und Kalk können im Laufe der Zeit die Genauigkeit beeinträchtigen. Im Allgemeinen lässt sich sagen, dass die Gummiringe allmählich aushärten und dass die Genauigkeit im Laufe von zehn Jahren um etwa fünf Prozent abfällt.

Wo kann ich Ersatzteile erwerben?

Wegen der besonderen Konstruktion der Ventile, die ohne Verschleißteile auskommen, gibt es für die Durchflussbegrenzer keine Ersatzteile.

Zertifikate der BT-Maric-Durchflussbegrenzer

Sind die BT-Maric-Durchflussbegrenzer für Trinkwasser zertifiziert?

Ja, wir haben Zertifikate über die Eignung für Trinkwasser aus Australien und aus Frankreich.

Was ist der Unterschied zwischen einem Durchflussbegrenzer und einem Drosselventil?

Es gibt keinen Unterschied, sondern es handelt sich ganz einfach um unterschiedliche Bezeichnungen. Teilweise sind diese Bauteile auch unter anderen Namen erhältlich.

Was bedeutet „Durchflussbegrenzer“?

Es bedeutet, dass der Durchfluss einer Flüssigkeit oder eines Mediums innerhalb des Rohrsystems stets derselbe sein wird, auch wenn sich – im bestimmten Rahmen – der Druck verändern mag.

Welches sind die wichtigsten Vorteile bei der Verwendung von BT-Maric-Durchflussbegrenzern?
  • Kontrolle des Durchflusses von Wasser und ähnlichen Flüssigkeiten unabhängig von Druckschwankungen.
  • Auslegung für verschiedene Durchflussraten; diese reichen von einem sehr niedrigen Wert von 0,15 l/min bis zu dem hohen Wert von über 13 500 l/min.
  • Die Durchflussraten sind in kleiner Abstufung erhältlich.
  • Die Durchflussbegrenzer arbeiten vollständig mechanisch, sie sind selbstkontrollierend und benötigen keinerlei zusätzliche Energie.
  • Einzigartige Genauigkeit: Die Standardlösung vom Typ Precision bietet bei Nenndurchfluss eine Genauigkeit von ±10 %, und zwar für den gesamten Druckabfallbereich zwischen 1,4 bar und 10 bar.
  • Durchflussbegrenzer sind simpel, kompakt und zuverlässig und haben eine beeindruckend lange Lebensdauer (20 Jahre).
  • Sie sind in einer breiten Spanne von Anschlussarten und Materialien erhältlich.
  • Hochdruck-Lösungen sind für Druckdifferenzen von bis zu 20 bar geeignet.
  • Niederdruck-Lösungen sind für Druckdifferenzen von immerhin nur 0,4 bar geeignet.
  • Da die Durchflussbegrenzer wartungsfrei sind, werden keine Ersatzteile benötigt.
  • Die Durchflussmenge ist voreingestellt, was Einstellungsfehler und versehentliche Änderungen ausschließt. Daher ist die Durchflussrate bei der Bestellung anzugeben.
  • Sie senken deutlich die Investitions- und Betriebskosten.
  • Durchflussbegrenzer beugen einem Ausfall der Ausrüstung vor und verlängern die Lebensdauer der Produkte.
  • Die Durchflussbegrenzer sind selbstkontrollierend und selbstreinigend und damit verstopfungsfrei.
  • Die Durchflussbegrenzer sind in erster Linie für Wasser vorgesehen. Ein Einsatz ist insbesondere auch bei geringer Wasserqualität möglich, da der Durchfluss durch das flexible Gummimaterial kontrolliert wird. Dadurch werden die Gefahr eines Verstopfens und von Ablagerungen weitestgehend ausgeschlossen.
  • Sie helfen, Wasser beziehungsweise anderen Medien zu sparen, und sie verringern die Abfallmenge.

Sehen Sie sich mit folgenden anspruchsvollen Aufgaben konfrontiert?

  • Muss der Durchfluss von Wasser in Ihrer Anlage beschränkt werden?
  • Sind im System Filter vorhanden, die auf einen kontinuierlichen Wasserdurchfluss angewiesen sind
  • Bedarf das System zur Optimierung einer bestimmten Durchflussrate?
  • Müssen Flüssigkeiten in bestimmten Verhältnissen gemischt werden – unter Umständen bei hohem Druck?
  • Muss der Durchfluss kurzfristig bei hohen Durchflussraten und unter hohem Druck angepasst werden
  • Bedürfen Kreisel- und andere Pumpen eines zusätzlichen Schutzes?
  • Muss der Durchfluss von Wasser in Ihrer Anlage für bestimmte Stopfbuchsen angepasst werden?
  • Muss innerhalb des Bewässerungssystems nahe an der Quelle die Entnahme begrenzt werden?
  • Soll in Hotels, Restaurants, Wasserparks und Wohnungen oder auf Campingplätzen durch Begrenzung des Durchflusses Wasser eingespart werden? Steht bei Ihnen das Wassersparen im Vordergrund?
  • Muss für Notduschen usw. ein angemessener Durchfluss gewährleistet werden?
  • Müssen Sprühdüsen von Staub freigehalten werden?
  • Muss bei Löschausrüstung an jeder Düse der maximale Wasserdurchfluss eingestellt werden?
  • Muss in Kühlausrüstung oder Destillerien der Durchfluss gesteuert werden?
  • Muss bei UV-Sterilisatoren der Spitzenwert begrenzt werden, damit Bakterien vollständig eliminiert werden?
  • Muss in der Befeuchteranlage der Durchfluss auf einem festen Stand gehalten werden?
Die Lösungen

Wenn Sie eine der Fragen bejahen können, sollten Sie sich für BT-Maric-Durchflussbegrenzer entscheiden.
