Limiteur de débit BT-Maric : type inserts

Les limiteurs de débit constants BT-Maric de type Insert sont des composants de régulation compacts et économiques. Ils sont spécialement conçus pour une intégration facile dans les équipements OEM et les systèmes de production en grande série. Ils sont destinés à être insérés ou emboîtés directement dans des logements ou des tuyauteries existants.
Ces inserts assurent un débit constant et préréglé pour l’eau et les fluides similaires, quelle que soit la variation de pression dans le système. Ils représentent une solution idéale pour les fabricants souhaitant garantir une stabilité de débit dans des conceptions compactes. Cela sans avoir recours à une régulation ou un réglage externe.

Débits de 0,15 à 233 L/min avec insert

S’adapte aux tuyauteries existantes

Les limiteurs de débit BT-Maric de type Insert sont conçus pour être installés directement dans des tuyauteries existantes ou insérés/emboîtés dans d’autres équipements tels que collecteurs, compteurs d’eau, prolongateurs de compteur et composants similaires.

Ils régulent des débits allant de 0,15 L/min à 233 L/min, offrant une performance précise et fiable, quelles que soient les variations de pression.

En tant qu’option la plus compact and economical option de la gamme BT-Maric, les inserts sont idéaux pour les applications OEM en grande série. Ils répondent aux exigences d’optimisation de l’espace, de rapport qualité-prix et de fiabilité à long terme.

Inserts standards et spéciaux

Deux types d’inserts BT-Maric sont disponibles pour répondre à différents besoins d’installation et d’application :

Inserts standards
Les inserts standards sont conçus pour des tuyauteries allant de DN8 à DN40 et sont disponibles en laiton, acier inoxydable et PVC. Ils offrent une solution simple et efficace pour une intégration dans des raccords et des systèmes de tuyauterie standards.

Inserts spéciaux
Les inserts sur mesure sont conçus pour répondre à des exigences OEM spécifiques. Ces versions peuvent être équipées de joints toriques pour assurer l’étanchéité et le maintien en place. Cela permet une installation sécurisée dans des logements personnalisés, des collecteurs ou d’autres équipements spécialisés.

Inserts – La solution économique pour la production en grande série

Rencontrez-vous l’un des défis suivants ?

  • Avez-vous besoin d’un débit constant en production à grande échelle, quelles que soient les variations de pression ?
  • Recherchez-vous un limiteur de débit, économique et compact, pour votre prochain projet en grande série ?
  • Avez-vous besoin de moderniser votre système pour protéger l’équipement, tout en disposant d’un espace limité ?
  • Souhaitez-vous optimiser la consommation d’eau dans votre installation existante ?
  • La conservation de l’eau est-elle une priorité clé pour vos opérations ?

Si l’un de ces défis vous parle, les limiteurs de débit BT-Maric pourraient être la solution idéale.

Les limiteurs de débit constants BT-Maric – type insert – vous aident à :

  • Avec une solution mécanique, économique et compacte pour maintenir un débit constant en production à grande échelle, quelles que soient les variations de pression.
  • À vous intégrer facilement dans des applications existantes où l’espace est limité.
  • À garantir une opération fiable, durable (jusqu’à 20 ans) et sans maintenance.
  • Pour garantir un débit constant sur plusieurs points d’utilisation dans votre système.
  • Pour offrir une solution inviolable toute modification involontaire ou non autorisée du débit.
  • Adaptés à vos applications futures grâce à des inserts personnalisables selon vos besoins spécifiques de débit et d’installation.
  • Pour protéger votre équipement en garantissant en permanence le débit correct.
  • Ils permettent d’économiser l’eau et de favoriser une performance plus durable du système.

Spécifications des limiteurs de débit BT-Maric avec type insert

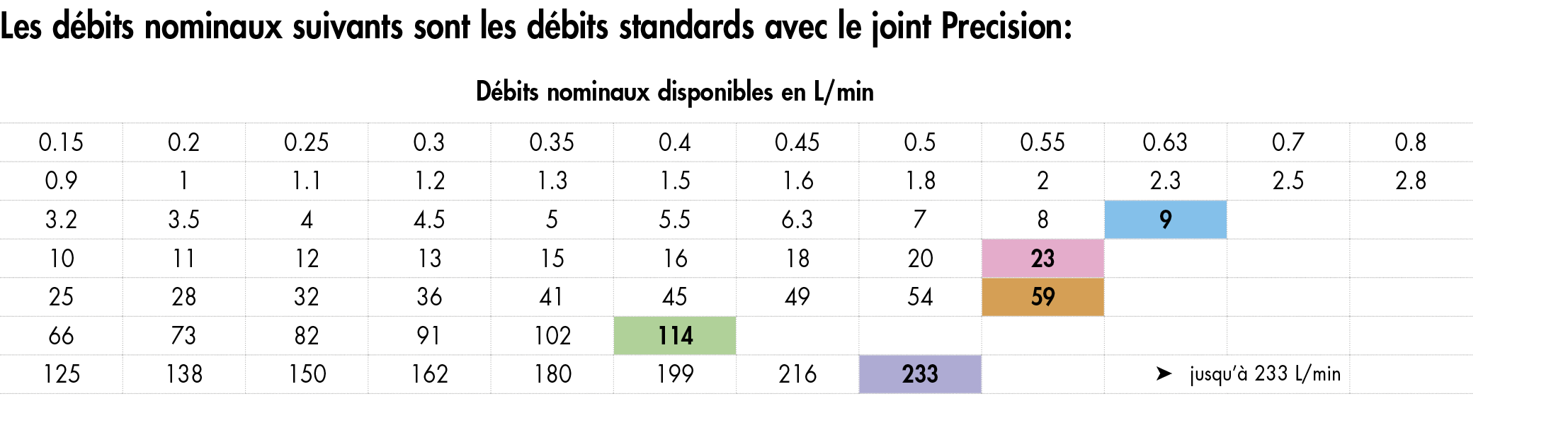

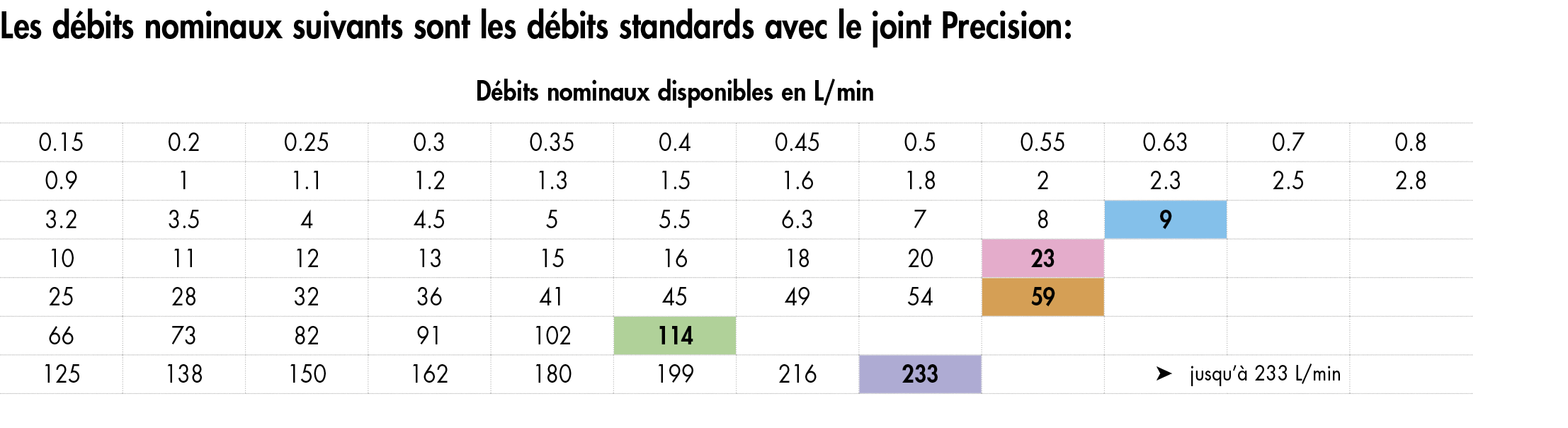

Débit nominal standard :

0,15 à 233 L/min selon la taille du régulateur.

Précision de débit standard :

±10 % dans la plage de chute de pression de 1,4 à 10 bars.
Performances typiques des limiteurs de débit BT-Maric >>

Plage de chute de pression de fonctionnement standard :

1,4 – 10 bar

Température de fonctionnement standard :

≤ 60°C

Températures de fonctionnement : jusqu’à 200 °C (en fonction du type de joint et du matériau du boîtier).

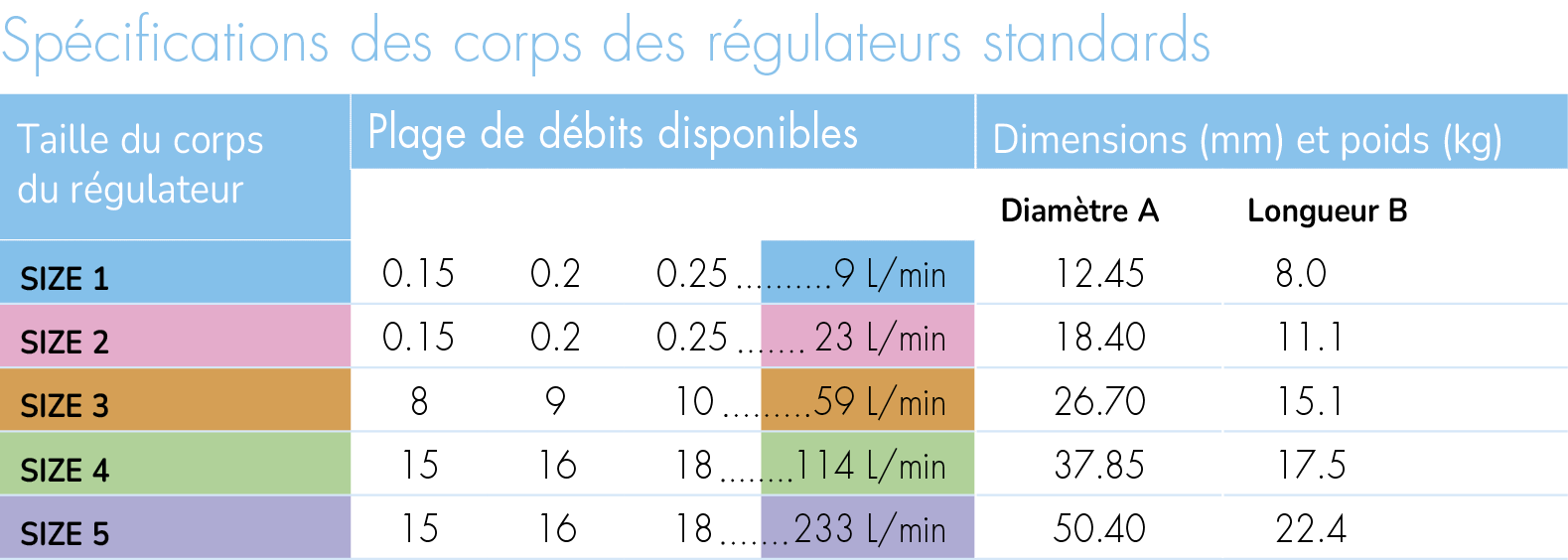

Taille de 1 à 5 :

TAILLE 1 = Diamètre 12,45 mm.
TAILLE 2 = Diamètre 18,40 mm.
TAILLE 3 = Diamètre 26,70 mm.
TAILLE 4 = Diamètre 37,85 mm.
TAILLE 5 = Diamètre 50,40 mm.

Solution personnalisée disponible en fonction de la quantité.

Matériaux standard pour corps de régulateur :

Laiton, U-PVC et acier inoxydable.

Exemples : POM, PVD-F, titane, Duplex, PE.

Nous vous aidons à trouver la meilleure solution

Notre équipe d'experts est là pour vous aider à trouver la solution idéale et vous fournir tous les éléments nécessaires pour prendre des décisions éclairées. Contactez-nous dès aujourd'hui !

Pourquoi choisir des limiteurs de débit de type insert ?

Découvrez les avantages des limiteurs de débit
– type insert

  • Large gamme de débits

    Les limiteurs de débit de type insert couvrent une large plage de débits — de 0,15 L/min jusqu’à 233 L/min. Ils offrent des solutions flexibles et économiques pour les applications à grand volume et conviennent à divers fluides, notamment l’eau.

  • Réponse instantanée aux variations de pression

    Conçus pour une stabilité optimale, ces limiteurs réagissent immédiatement aux fluctuations de pression du système, maintenant un débit constant. Cela garantit un fonctionnement fiable dans les systèmes où la constance du débit est essentielle malgré des conditions variables.

  • Haute précision du contrôle de débit

    Les éléments de contrôle en caoutchouc moulé avec précision garantissent une exactitude du débit dans une marge de ±10 % du débit nominal. Cela fait de ces limiteurs la solution idéale pour les applications nécessitant une performance de débit précise et prévisible.

  • Solution 100 % mécanique

    Ces limiteurs sont entièrement mécaniques et ne nécessitent ni alimentation ni actionnement externe. Leur simplicité et indépendance des systèmes électriques assurent fiabilité et facilité d’utilisation.

  • Simplicité, fiabilité et rentabilité

    Sans pièces mobiles ni usure, ces limiteurs sont extrêmement fiables et faciles à installer. Ils offrent une solution économique et durable pour la régulation de débit.

  • Idéal pour les applications industrielles et en grande série

    Conçus pour l’intégration OEM et l’usage industriel, les limiteurs de type insert conviennent parfaitement aux environnements à grande échelle. Leur compacité, durabilité et longue durée de vie sont des atouts essentiels.

  • Conception compacte

    Par rapport aux limiteurs de débit à diaphragme traditionnels, les inserts BT-Maric présentent un profil compact, idéal pour les systèmes à espace limité et les installations de rénovation.

Caractéristiques supplémentaires des limiteurs de débit BT-Maric – type insert

  • Autonettoyant et sans entretien

    La conception interne du limiteur de débit favorise l’autonettoyage, réduisant ainsi considérablement le risque d’obstruction et minimisant les besoins en maintenance. Cela garantit un fonctionnement continu et sans problème sur de longues périodes.

  • Non toxique et sans odeur

    Fabriqué à partir de matériaux sûrs et non toxiques, ce limiteur de débit convient parfaitement aux systèmes d’eau potable et aux applications exigeant des conditions strictes d’hygiène ou de salubrité.

  • Longue durée de vie

    Avec une durée de vie pouvant atteindre 20 ans, les limiteurs de débit BT-Maric offrent une solution durable qui réduit les besoins de remplacement et diminue le coût total de possession.

  • Résistant à la mauvaise qualité de l’eau

    Les éléments de contrôle en caoutchouc flexible résistent à la formation de tartre et aux obstructions. Cela rend ces limiteurs de débit particulièrement efficaces dans les systèmes exposés à une qualité d’eau variable ou médiocre.

  • Conception inviolable

    Chaque limiteur de débit est calibré en usine sur un débit spécifique. Sa conception empêche toute modification non autorisée ou accidentelle, garantissant une régulation constante et sécurisée du débit.

  • Large plage de pression de fonctionnement

    Adaptés aux systèmes fonctionnant entre 0,45 et 20 bars, ces limiteurs sont polyvalents et s’adaptent à une grande variété d’applications industrielles et commerciales.

  • Flexibilité des matériaux

    Les corps de limiteurs de débit standards sont disponibles en PVC rigide (UPVC), laiton et acier inoxydable. Pour des environnements plus exigeants, des options incluent le POM, le PVDF, le titane, le duplex et PE, assurant compatibilité chimique et résistance aux conditions environnementales.

  • Personnalisable selon vos besoins spécifiques

    Pour des exigences techniques uniques ou une intégration OEM, BT-Maric propose des solutions entièrement personnalisables. Elles garantissent une performance et un ajustement optimisés pour votre application.

Comment fonctionnent les limiteurs de débit de type insert ?

Functionnement

Le limiteur de débit dispose d’un joint torique en caoutchouc flexible, dont le diamètre d’ouverture réagit instantanément aux fluctuations de pression de l'eau.

Lorsque la différence de pression augmente, le diamètre de l'orifice diminue pour maintenir le débit préréglé.

De même, lorsque la pression diminue, l'orifice s'ouvre pour maintenir le débit préréglé.

Regardez notre vidéo:

Une solution mécanique pour obtenir un débit constant.

BASSE PRESSION

L'anneau présente une ouverture plus grande à basse pression.

HAUTE PRESSION

Lorsque la pression augmente, le joint de caoutchouc est pressé vers le bas, réduisant ainsi le diamètre de l’ouverture, de façon à ce que le débit reste constant.

Comment spécifier vos limiteurs de débit de type insert

Choisissez votre limiteur de débit – étape par étape

Pour vous aider à choisir le bon limiteur de débit BT-Maric pour votre application, suivez ces étapes clés :

  1. Définissez le débit requis

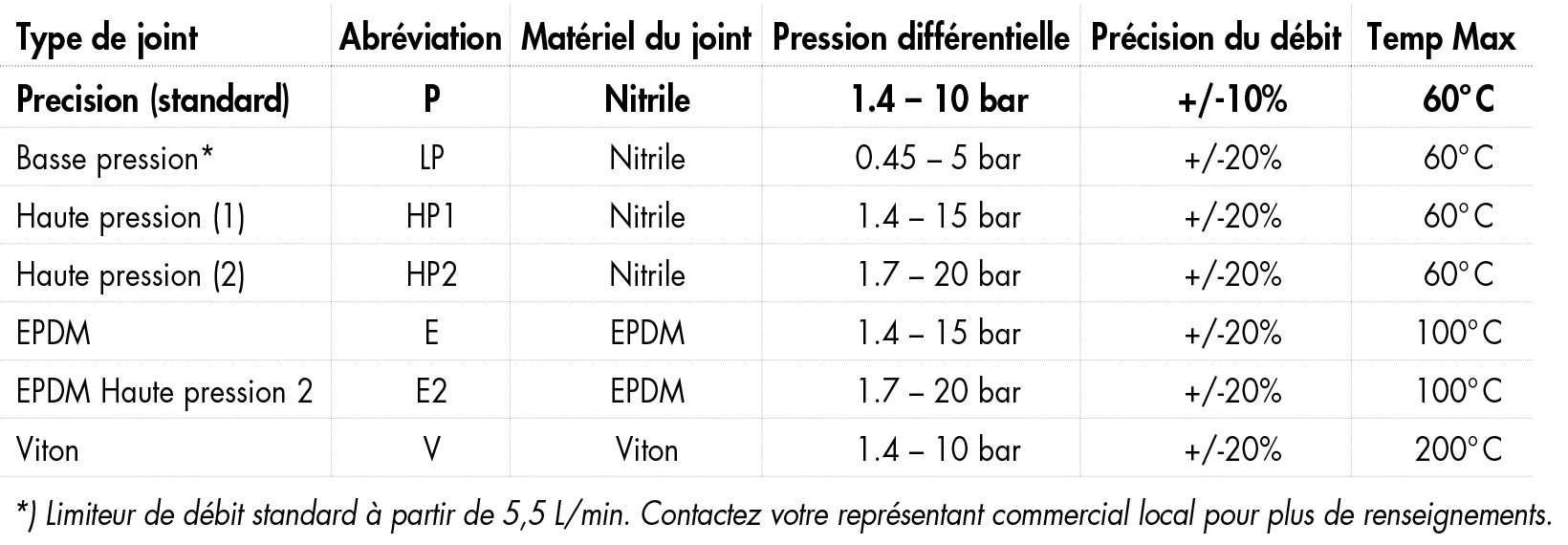

  2. Sélectionnez le type de caoutchouc de régulation
  3. Choisissez le matériau du corps du limiteur
  4. Spécifiez la taille du limiteur
  5. Estimez la quantité nécessaire

Découvrez chaque étape en détail dans notre guide de spécification.

Spécifier les inserts standards

Choisir le bon insert est essentiel pour garantir des performances optimales et une fiabilité à long terme de votre système.

Pour vous accompagner dans votre sélection, nous avons élaboré un guide étape par étape. Il vous aide à spécifier vos limiteurs de débit à insert standard en toute confiance.

Consultez notre guide de spécification pour des instructions détaillées sur le choix du débit, la compatibilité des matériaux, les dimensions et les recommandations d’installation.

guide de spécification

Spécifier les inserts spéciaux

Chaque application est unique et certains systèmes nécessitent des solutions personnalisées pour garantir des performances optimales.

BT-Maric propose des inserts spéciaux conçus sur mesure, adaptés à vos exigences techniques et d’installation. Cela peut inclure des dimensions spécifiques, des matériaux particuliers, l’intégration de joints toriques pour l’étanchéité et le maintien, ainsi que des configurations de débit personnalisées.

Pour toute demande de spécifications techniques, de prix, de disponibilité ou d’accompagnement, n’hésitez pas à nous contacter. Notre équipe est à votre disposition pour vous aider à développer la solution idéale pour votre application.

Contactez-nous

Télécharger

Fiches techniques :

Regulateurs de type insert en acier inoxydable laiton et PVC.pdf

Instructions D’Installation

Les limiteurs de débit doivent être installés dans le bon sens. Une flèche indiquant le sens du débit est estampillée sur le corps du limiteur de débit.

Instructions
