Limiteur de débit BT-Maric : type wafer

Les wafers BT-Maric assurent un débit constant et prédéterminé pour l’eau et des fluides similaires, quelles que soient les variations de pression.

Les wafers contrôlent des débits allant jusqu’à 8.854 L/min

Monté(e) entre les faces de bride

Les wafers BT-Maric sont conçus pour être montés entre les faces de bride, pour des diamètres de tuyauterie allant de DN20 à DN300. Ils contrôlent des débits allant jusqu’à 8.854 L/min.

Facile à installer

Simple, compact, fiable — et facile à installer.

  • Les wafers sont le choix privilégié pour les débits élevés et les gros diamètres de tuyauterie.
  • Faciles à installer entre les boulons de bride.

Wafers – adaptés aux eaux de qualité médiocre

Rencontrez-vous l’un des défis suivants ?

  • Avez-vous besoin d’un débit constant pour des applications à forts débits jusqu’à DN300, quelles que soient les variations de pression ?
  • Cherchez-vous un limiteur de débit compact et économique pour votre réseau de tuyauterie ?
  • Souhaitez-vous optimiser la consommation d’eau dans votre installation existante ?
  • La préservation de l’eau est-elle une priorité pour vous ?


Les limiteurs de débit BT-Maric type wafer vous aident à :

  • obtenez une solution mécanique, économique et compacte pour maintenir un débit constant à hauts débits, quelles que soient les variations de pression.
  • vous intégrer facilement dans des systèmes existants où l’espace est limité
  • garantir une fiabilité à long terme avec une durée de vie sans entretien pouvant atteindre 20 ans.
  • assurer un débit constant sur plusieurs points d’utilisation.
  • empêcher toute manipulation en verrouillant le débit spécifié, évitant ainsi toute modification accidentelle ou intentionnelle.
  • protéger les équipements en aval en garantissant un débit exact en permanence
  • réduire la consommation d’eau et favoriser une utilisation durable.

Spécifications des limiteurs de débit BT-Maric standard – type wafer

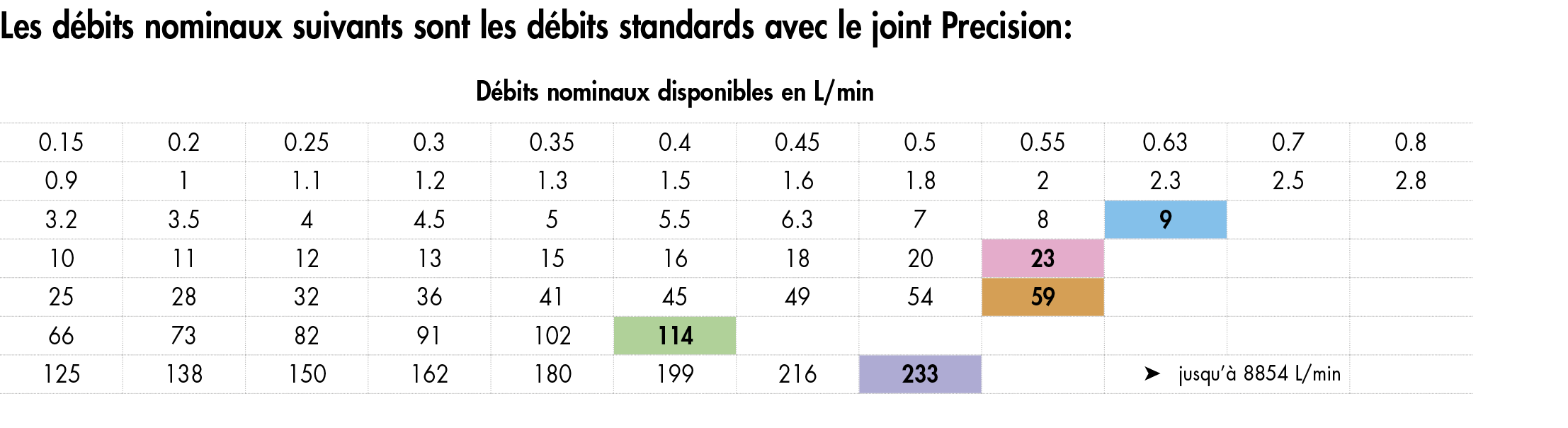

Débit nominal standard :

0,15 – 8854 L/min.

Précision de débit standard :

±10 % dans la plage de chute de pression de 1,4 à 10 bars.
Performances typiques des limiteurs de débit BT-Maric >>

Plage de chute de pression de fonctionnement standard :

1,4 – 10 bar

Température de fonctionnement standard :

≤ 60°C

Températures de fonctionnement : jusqu’à 200 °C (en fonction du type de joint et du matériau du boîtier).

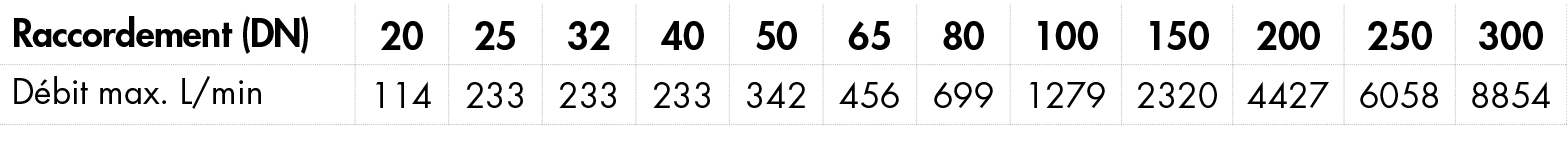

Taille standard :

DN20 à DN 300 conformément à ISO 7005 (PN10).

Veuillez nous contacter pour les wafers personnalisés ou les wafers conformes à ISO 7005 (PN16) ou d’autres normes telles que ANSI.

Matériaux standard pour corps de régulateur :

Laiton, bronze industriel, U-PVC et acier inoxydable.

Autres options de matériaux : POM, PVD-F, titane, Duplex, PE…

Nous vous aidons à trouver la meilleure solution

Notre équipe d'experts est là pour vous aider à trouver la solution idéale et vous fournir tous les éléments nécessaires pour prendre des décisions éclairées. Contactez-nous dès aujourd'hui !

Pourquoi choisir les limiteurs de débit de type wafer ?

Découvrez les avantages des limiteurs de débit
– type wafer

  • Large gamme de débits

    Nos limiteurs de débit prennent en charge l’eau et d’autres fluides, avec des débits pouvant atteindre 8.854 L/min, ce qui les rend adaptés à une grande variété d’applications.

  • Simple, compact et fiable

    La conception est robuste et sans entretien, avec une durée de vie allant jusqu’à 20 ans.

  • Installation facile

    Le limiteur de débit s’installe directement entre les boulons de bride, sans outils spécifiques ni modifications nécessaires.

  • Haute précision de débit

    Avec notre type de caoutchouc de régulation standard, PRECISION, nous obtenons une précision de débit de ±10 % du débit nominal. Le modèle PRECISION est conçu pour des pertes de charge comprises entre 1,4 et 10 bar. D’autres plages de pression sont disponibles sur demande.

  • Plusieurs tailles disponibles

    Nous proposons des tailles allant de DN20 à DN300 afin de répondre aux différentes exigences des systèmes.

  • Plage de pression flexible

    Des solutions sont disponibles pour des pressions de fonctionnement allant de 0,4 à 20 bar.

  • Large choix de matériaux

    Nos limiteurs de débit sont disponibles en plusieurs matériaux standards, notamment le laiton, l’acier inoxydable, le bronze et le U-PVC. Sur demande spéciale, des versions en POM, PVDF, titane, duplex et PE sont également proposées.

Caractéristiques supplémentaires des limiteurs de débit BT-Maric – type wafer

  • Solution 100 % mécanique

    Aucune source d’énergie supplémentaire n’est nécessaire.

  • Auto-nettoyant et auto-régulant

    La conception du limiteur de débit réduit fortement le risque d’obstruction et supprime le besoin d’entretien régulier.

  • Sans entretien

    Grâce à son design unique sans pièces d’usure, le limiteur ne nécessite aucun remplacement de composants — aucune pièce détachée n’est donc proposée.

  • Adapté aux eaux de mauvaise qualité

    Les limiteurs de débit constants sont principalement conçus pour des applications avec de l’eau. Ils sont particulièrement adaptés aux eaux de mauvaise qualité. L’élément de régulation en caoutchouc souple se déforme pendant le fonctionnement normal. Cela réduit considérablement le risque de colmatage et empêche la formation de dépôts de calcaire.

  • Débit préréglé

    Le débit est préréglé en usine afin d’éviter toute erreur de réglage ou modification involontaire du système.

  • Solutions personnalisables

    Pour des besoins spécifiques, des solutions sur mesure sont disponibles et garantissent une adaptation parfaite aux exigences particulières de votre application.

Voici comment fonctionnent nos limiteurs de débit de type wafer.

Functionnement

Le limiteur de débit dispose d’un joint torique en caoutchouc flexible, dont le diamètre d’ouverture réagit instantanément aux fluctuations de pression de l'eau.

Lorsque la différence de pression augmente, le diamètre de l'orifice diminue pour maintenir le débit préréglé.

De même, lorsque la pression diminue, l'orifice s'ouvre pour maintenir le débit préréglé.

Regardez notre vidéo:

Une solution mécanique pour obtenir un débit constant.

BASSE PRESSION

L'anneau présente une ouverture plus grande à basse pression.

HAUTE PRESSION

Lorsque la pression augmente, le joint de caoutchouc est pressé vers le bas, réduisant ainsi le diamètre de l’ouverture, de façon à ce que le débit reste constant.

Comment spécifier vos limiteurs de débit de type wafers

Choisissez votre limiteur de débit – étape par étape

Pour vous aider à choisir le bon limiteur de débit BT-Maric de type wafer pour votre application, suivez ces étapes clés :

  1. Définissez le débit requis
  2. Sélectionnez le type de caoutchouc de régulation
  3. Choisissez le matériau du corps du limiteur
  4. Spécifiez la taille du limiteur (DN)
  5. Indiquer la quantité

Découvrez chaque étape en détail dans notre guide de spécification.

Spécifiez votre Wafer

Nous savons que choisir le limiteur de débit adapté est crucial pour le succès de votre projet.

Veuillez consulter notre guide pour vous aider à spécifier étape par étape vos limiteurs de débit type wafer standards.



Guide de spécification

Spécifiez des limiteurs de débit de type wafer non standards

Nous comprenons que chaque application est unique. C’est pourquoi nous proposons un accompagnement personnalisé et des solutions sur mesure adaptées à vos besoins spécifiques.

Pour des spécifications détaillées, des tarifs, la disponibilité ou toute autre demande, n’hésitez pas à nous contacter. Notre équipe est à votre disposition pour vous aider à trouver la solution idéale pour votre système.

Contactez-nous

Télécharger

Instructions D’Installation

Les limiteurs de débit doivent être installés dans le bon sens. Une flèche indiquant le sens du débit est estampillée sur le corps du limiteur de débit.
