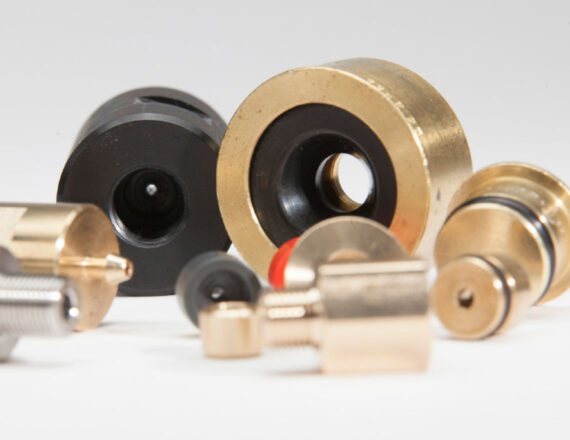

BT-Maric konstantflödesventiler– typ insats

BT-Maric konstantflödesventiler av typen insats är kompakta och kostnadseffektiva flödesregleringskomponenter, utformade för enkel integrering i OEM-utrustning och produktionssystem med höga volymer. De är avsedda att pressas eller skjutas in direkt i befintliga delar eller rörsystem.
Dessa insatsventiler levererar ett konstant, förinställt flöde för vatten och liknande medier – oberoende av tryckvariationer i systemet. Detta gör dem till en idealisk lösning för tillverkare som vill säkerställa stabilt flöde i kompakta konstruktioner utan behov av extern reglering eller justering.

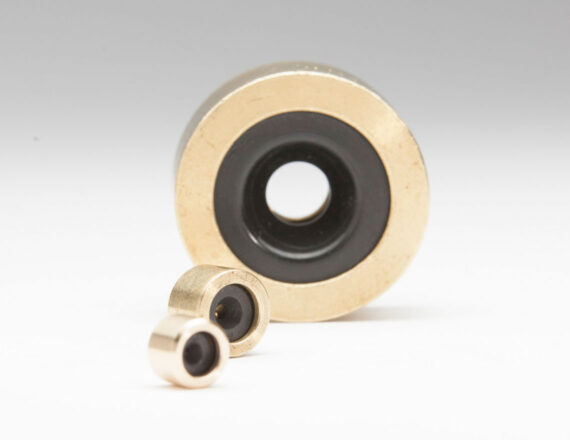

Insatsventiler reglerar flöden från 0,15 L/min till 233 L/min.

Passar i befintliga rörsystem

BT-Maric insatsventiler med konstant flöde är utformade för att installeras direkt i befintliga rörsystem eller press-/glidmonteras i annan utrustning såsom fördelningsrör, vattenmätare, mätartappar och liknande komponenter.

De reglerar flöden från 0.15 L/min till 233 L/min och levererar noggrann och tillförlitlig prestanda oavsett tryckvariationer.

Som det mest kompakta och ekonomiska alternativet i BT-Maric sortimentet är insatsventiler idealiska för OEM-applikationer med höga volymer där platsbesparing, kostnadseffektivitet och långsiktig driftsäkerhet är avgörande.

Enkla och specialanpassade insatser

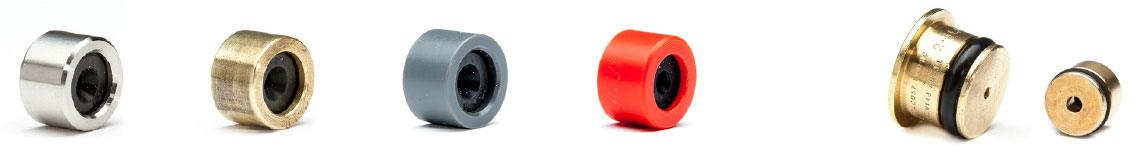

Två typer av BT-Maric insatsventiler finns tillgängliga för att passa olika installations- och applikationsbehov:

Enkla insatsventiler

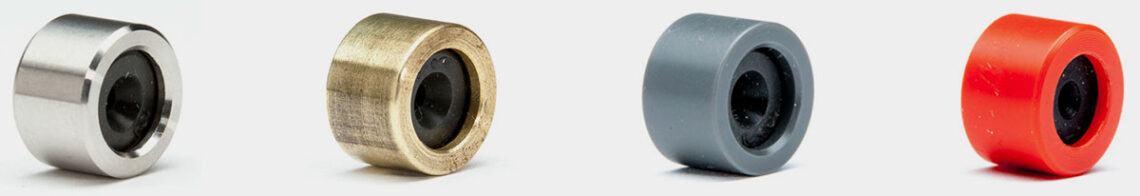

Standardinsatser är avsedda för rörstorlekar från DN8 till DN40 och finns i mässing, rostfritt stål och PVC. Dessa ger en enkel och effektiv lösning för integrering i standardkopplingar och rörsystem.

Specialanpassade insatsventiler

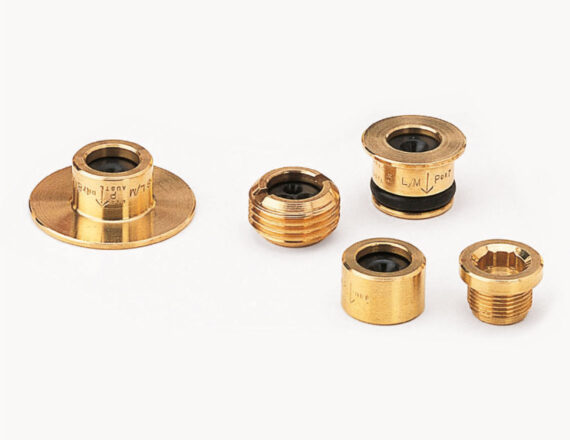

Specialinsatser konstrueras för att uppfylla specifika OEM-krav. Dessa versioner kan utrustas med O-ringar för tätning och fixering, vilket möjliggör säker montering i specialanpassade höljen, fördelningsrör eller annan specialutrustning.

Insatsventiler – Den ekonomiska lösningen för storskalig produktion

Står du inför någon av följande utmaningar?

Behöver du ett konstant flöde i storskalig produktion, oavsett tryckvariationer?
Letar du efter en ekonomisk och kompakt konstantflödesventil för ditt kommande projekt med höga volymer?
Behöver du bygga om ditt system för att skydda utrustningen, men har begränsat med utrymme
Strävar du efter att optimera vattenförbrukningen i din befintliga installation?

Om något av dessa utmaningar känns igen, kan BT-Maric konstantflödesventiler vara den perfekta lösningen.

BT-Maric konstantflödesbegränsare – Insatstyp – hjälper dig att:

få en mekanisk, ekonomisk och kompakt lösning för att bibehålla ett konstant flöde i storskalig produktion – oavsett tryckvariationer
integrera smidigt i befintliga applikationer där utrymmet är begränsat
säkerställa en pålitlig, långvarig (upp till 20 år) och underhållsfri drift
leverera ett jämnt flöde till flera användningspunkter i ditt system
tillhandahålla en manipulationssäker lösning som förhindrar oavsiktliga eller obehöriga ändringar av flödeshastigheten
anpassa sig till framtida applikationer – insatserna kan skräddarsys efter dina specifika flödes- och installationskrav
skydda din utrustning genom att säkerställa rätt flöde vid alla tillfällen
spara vatten och främja en mer hållbar systemprestanda

Specifikationer för BT-Maric insatsatsventil

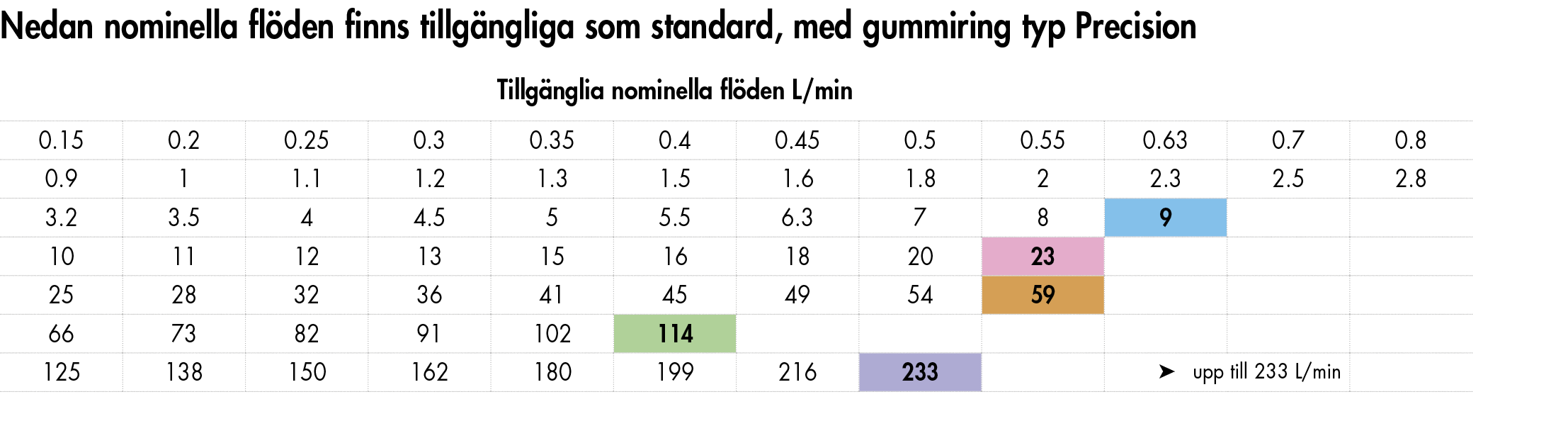

Nominellt standardflöde:

0,15 – 233 L/min beroende på ventilstorlek..

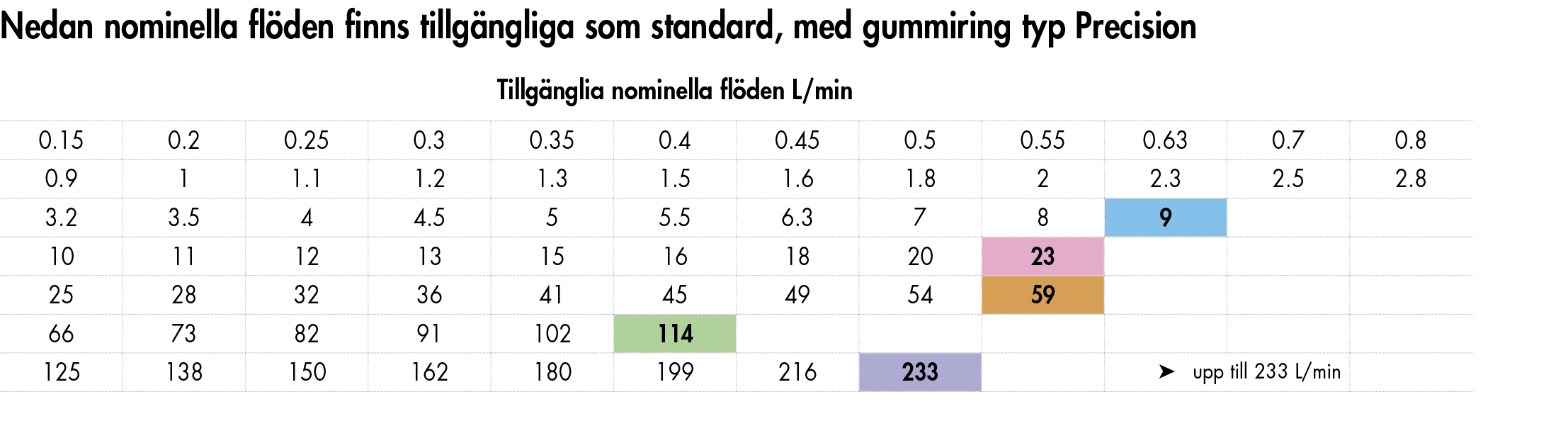

Se alla tillgängliga nominella flödeshastigheter

Precision för standardflöde:

± 10% inom tryckfallsintervallet 1,4 – 10 bar.
Flödesdiagram för BT-Maric konstantflödesventiler >>

Standard tryckfallsintervall:

1,4 – 10 bar

Lösningar för låga och höga tryckfallsintervall

Standarddrifttemperatur:

≤ 60°C

Lösningar för höga driftstemperaturer

Drifttemperaturer: upp till 200 °C (beroende på gummityp och ventilhusets material).

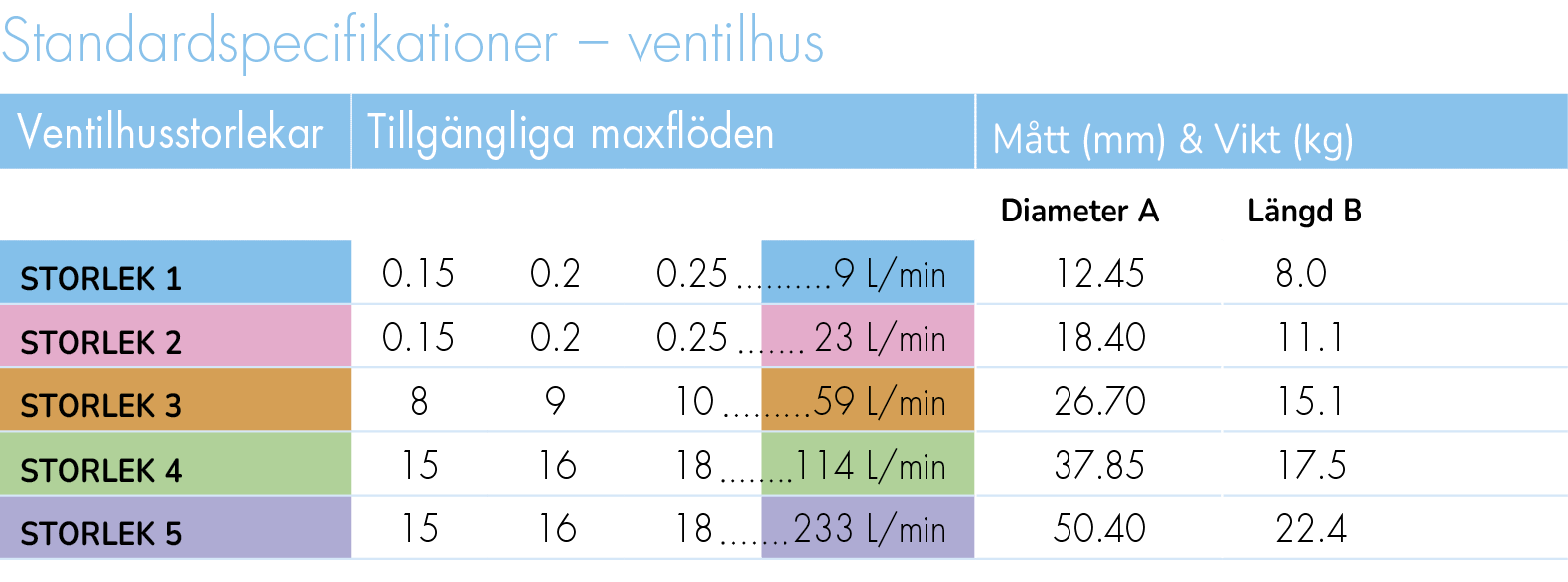

Storlek från 1-5:

Storlek 1 = diameter 12,45 mm.
Storlek 2 = diameter 18,40 mm.
Storlek 3 = diameter 26,70 mm.
Storlek 4 = diameter 37,85 mm.
Storlek 5 = diameter 50,40 mm.

Maximal flödeshastighet per ventilhusstorlek:

Anpassad lösning finns tillgänglig beroende på mängd.

Standardmaterial för ventilen:

Mässing, U-PVC och rostfritt stål.

Andra material

Exempel: POM, PVD-F, Titan, Duplex, PE …

Vi hjälper dig att hitta den bästa lösningen

Vårt expertteam är redo att hjälpa dig att hitta den bästa lösningen och se till att du har all information som behövs för att fatta välgrundade beslut. Kontakta oss idag!

KONTAKTA OSS

BEGÄR OFFERT

SKRÄDDARSYDDA OEM

Varför välja insatstypen av konstantflödesventiler?

Utforska fördelarna med konstantsflödesventiler
– insatstyp

Brett spann av flödeshastigheter
Insatstypen av konstantflödesventiler stödjer ett brett spann av flöden – från så lågt som 0.15 L/min upp till 233 L/min. De erbjuder flexibla och ekonomiska lösningar för volymkrävande applikationer och är särskilt lämpliga för olika medier, framför allt vatten.
Omedelbar respons på tryckvariationer
Konstruerade för stabil prestanda, reagerar dessa ventiler omedelbart på förändringar i systemtrycket och bibehåller ett konstant flöde. Detta säkerställer pålitlig drift i system där ett jämnt flöde är avgörande, trots varierande förhållanden.
Hög noggrannhet i flödeskontroll
Precisionstansade gummistyrkomponenter ger flödesnoggrannhet inom ±10 % av nominellt värde, vilket gör dessa ventiler idealiska för applikationer som kräver exakt och förutsägbar flödesprestanda.
100% mekanisk lösning
Dessa ventiler är helt mekaniska i sin funktion och kräver ingen extern ström eller manövrering. Deras enkelhet och oberoende från elektriska system ökar både pålitligheten och användarvänligheten.
Enkelhet, tillförlitlighet och kostnadseffektivitet
Utan rörliga eller slitdelar är dessa ventiler mycket pålitliga, enkla att installera och erbjuder en mycket kostnadseffektiv lösning för långsiktig flödesreglering.
Idealisk för volymintensiva och industriella applikationer
Konstruerade för OEM-integration och industriellt bruk är insatsventiler väl lämpade för miljöer med höga volymer där platsbesparing, hållbarhet och lång livslängd är avgörande.
Kompakt design
Jämfört med traditionella membranventiler har BT-Maric insatser en kompakt profil, vilket gör dem idealiska för system med begränsat utrymme och för eftermontering.

Ytterligare funktioner av BT-Maric
– insatsventil

Självrengörande och underhållsfria
Ventilens interna design främjar självrengöring, vilket kraftigt minskar risken för blockeringar och minimerar underhållsbehovet. Detta säkerställer kontinuerlig och problemfri drift över långa perioder.
Icke-toxiska och luktfria
Tillverkade av säkra, icke-toxiska material är dessa ventiler väl lämpade för dricksvattensystem och applikationer där strikta hygien- eller sanitetskrav gäller.
Lång livslängd
Med en livslängd på upp till 20 år erbjuder BT-Maric ventiler en långsiktig lösning som minskar behovet av utbyten och sänker den totala ägandekostnaden.
Motståndskraftiga mot dålig vattenkvalitet
De flexibla gummikomponenterna motstår kalkbildning och igensättning, vilket gör ventilerna särskilt effektiva i system som utsätts för dålig eller varierande vattenkvalitet.
Manipuleringssäker design
Varje ventil är fabriksinställd för ett specifikt flöde. Designen förhindrar obehöriga eller oavsiktliga justeringar, vilket garanterar konstant och säker flödesreglering.
Brett drifttrycksintervall
Lämpliga för system som arbetar mellan 0.45 och 20 bar, är dessa ventiler mångsidiga och anpassningsbara för ett brett spektrum av industriella och kommersiella applikationer.
Materialflexibilitet
Standardventilhus finns i UPVC, mässing och rostfritt stål. För mer krävande miljöer finns alternativ som POM, PVDF, titan, duplex och PE, vilket möjliggör kemisk kompatibilitet och miljömässig tålighet.
Anpassningsbara efter specifika krav
För unika tekniska behov eller OEM-integration erbjuder BT-Maric fullt anpassningsbara lösningar som säkerställer optimerad prestanda och passform för din applikation.

Hur fungerar konstantflödesventiler av insatstyp?

Såhär fungerar det

Kritiska komponenten i en konstantflödesventil är en gummiring med en öppningsdiameter som reagerar direkt på tryckvariationer i systemet.

När trycket ökar pressas gummiringen ned i sitt koniska säte och gummiringens öppning minskar i storlek så att vattenflödet förblir konstant vid det förutbestämda nominella värdet och vice versa. På så sätt förblir flödet alltid konstant oberoende av tryckvariationer.

Se vår video:

En mekanisk metod för att säkerställa ett konstant flöde.

LÅGT TRYCK

Gummiringen har en större öppning vid lågt tryck.

HÖGT TRYCK

Vid högt tryck pressas gummiringen ned i den koniska sätet på ett sätt så att gummiringens öppning blir mindre och flödet därigenom förblir konstant.

Så här specificerar du din konstantflödesventil av insatstyp

Bestäm din ventil – steg för steg

Följ dessa steg för att specificera ventilen som passar bäst för din applikation:

Definiera vilket flöde applikationen behöver
Välj typ av gummiring
Välj material för ventilhuset
Ange ventilstorlek
Uppskatta den erforderliga mängden

Läs mer om varje steg i vår specifikationsguide.

Specificera standardinsatser

Att välja rätt insats är avgörande för att säkerställa optimal systemprestanda och långsiktig tillförlitlighet.

För att hjälpa dig att göra rätt val har vi utarbetat en steg-för-steg-guide som hjälper dig att specificera dina standardinsatsventiler med tillförsikt.

Se vår specifikationsguide för detaljerade instruktioner om val av flödeshastighet, materialkompatibilitet, dimensioner och installationsrekommendationer.

Specifikationsguide

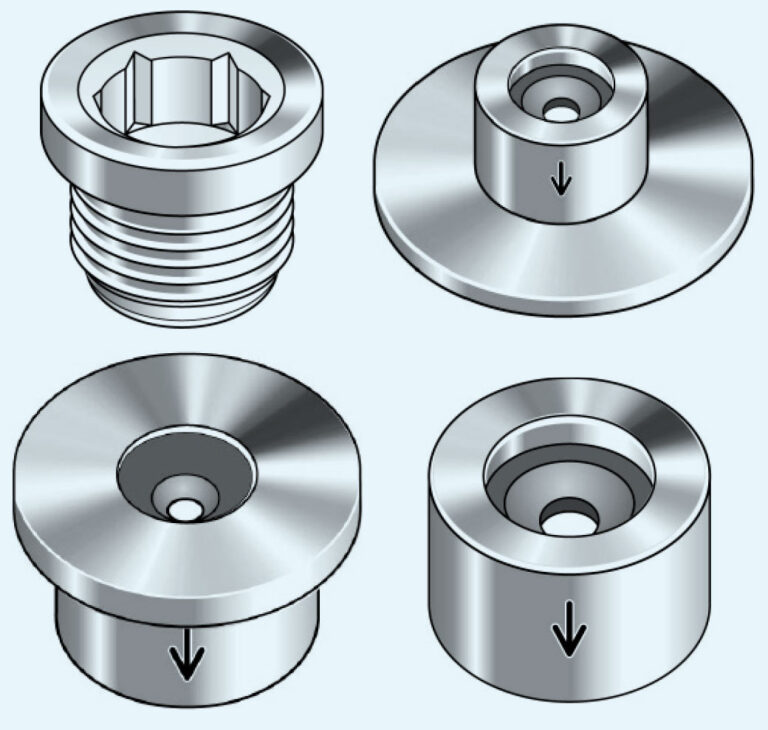

Specificera Specialinsatser

Varje applikation är unik, och vissa system kräver anpassade lösningar för optimal prestanda.

BT-Maric erbjuder specialdesignade insatser skräddarsydda efter dina specifika tekniska och installationsmässiga krav. Dessa kan inkludera anpassade dimensioner, material, O-ringsintegration för tätning och retention samt unika flödeskonfigurationer.

För detaljerade specifikationer, priser, tillgänglighet eller teknisk vägledning, tveka inte att kontakta oss. Vårt team är redo att hjälpa dig att utveckla den perfekta lösningen för din applikation.
