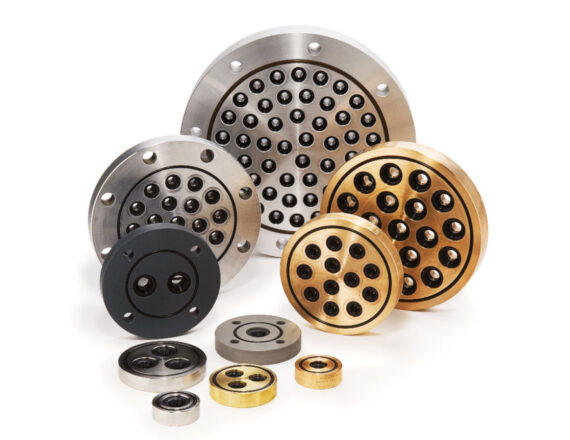

BT-Maric konstantflodesventiler – typ klämskiva

BT-Maric klämskiva ger en konstant, förutbestämd flödeshastighet för vatten och liknande medier oavsett tryckvariationer.

Klämskivor reglerar flöden upp till 8.854 L/min

Monteras mellan rörflänsar

BT-Maric klämskivor är konstruerade för att monteras mellan rörflänsar för rörstorlekar mellan DN20 upp till DN300. De reglerar flöden upp till 8.854 L/min.

Enkel installation

Enkel, kompakt, pålitlig – och lätt att installera.

Klämskivor är det föredragna valet för högre flödeshastigheter och större rörstorlekar.

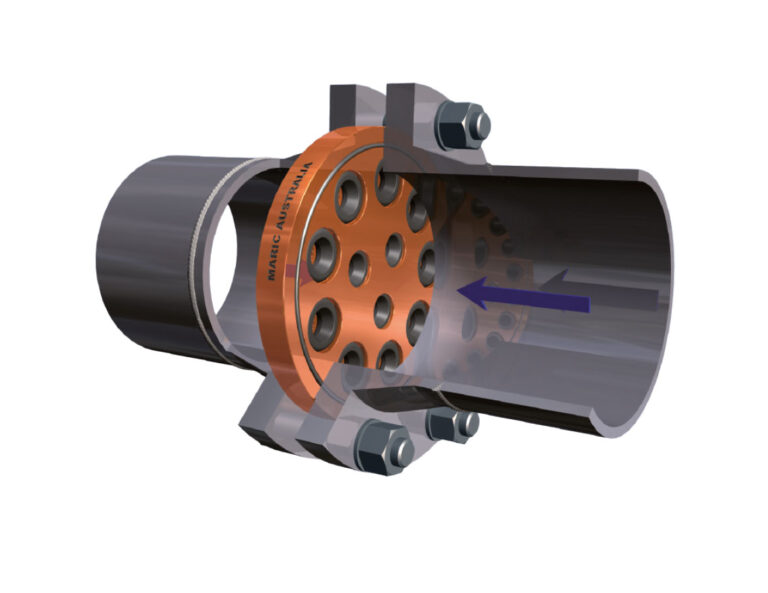

Lätt att installera mellan flänsbultarna.

Klämskivor – lämplig för användning vid dålig vattenkvalitet

Står du inför någon av följande utmaningar?

Behöver du ett konstant flöde i applikationer med höga flödeshastigheter – upp till DN300 – oavsett tryckvariationer?
Letar du efter en kompakt och kostnadseffektiv konstantflödesventil för ditt rörsystem?
Vill du optimera vattenanvändningen i ditt befintliga rörnät?
Är vattenbesparing en högsta prioritet för dig?

BT-Maric konstantflödesventiler av typen klämskiva hjälper dig att:

uppnå en mekanisk, kostnadseffektiv och kompakt lösning för att upprätthålla konstant flöde vid höga flödeshastigheter – oavsett tryckvariationer
enkelt integreras i befintliga system där utrymmet är begränsat
säkerställa en pålitlig, långlivad (upp till 20 år) och underhållsfri lösning
leverera en jämn flödeshastighet över flera användningspunkter
förhindra manipulering genom att låsa den angivna flödeshastigheten – vilket undviker både oavsiktliga och avsiktliga ändringar
skydda nedströmsutrustning genom att säkerställa exakt flödeshastighet hela tiden
minska vattenförbrukningen och främja hållbar användning

Specifikationer för BT-Maric konstantflödesventil av typen klämskiva

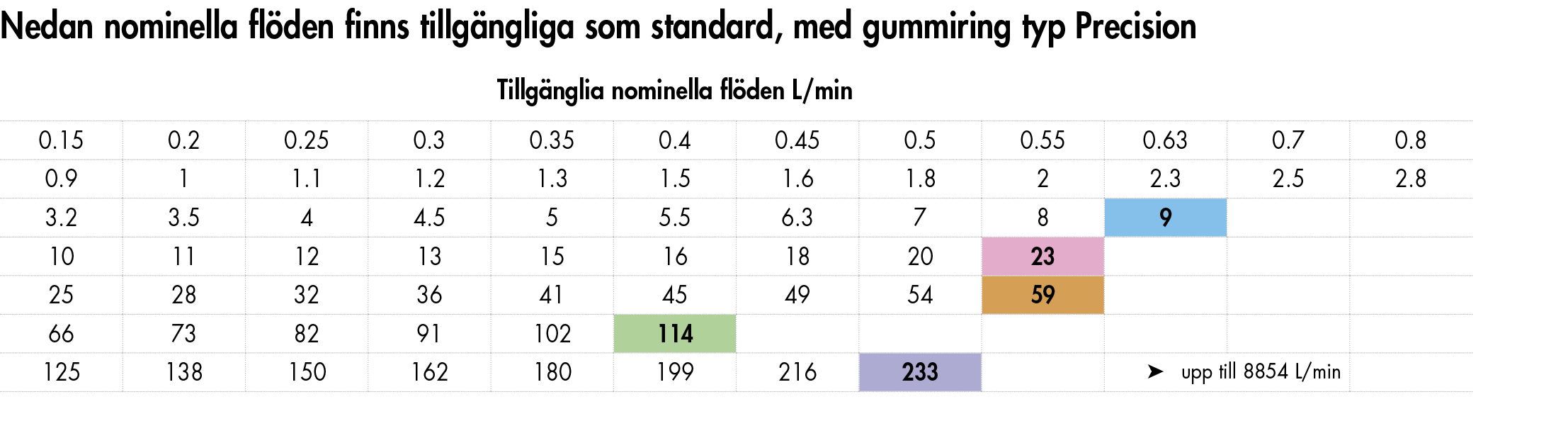

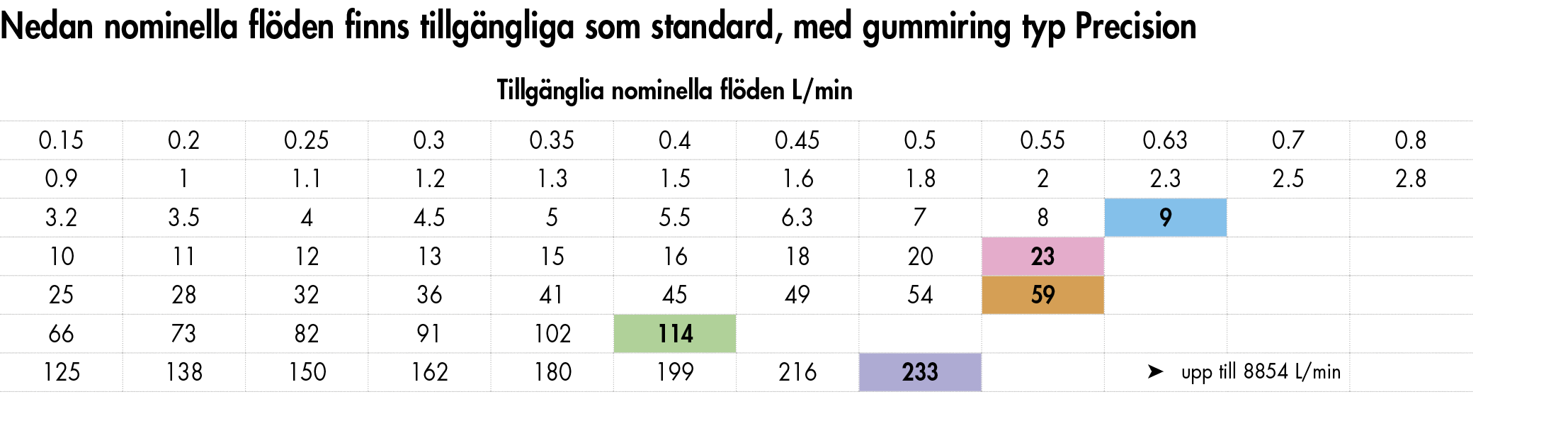

Nominellt standardflöde:

0,15 – 8854 L/min.

Se alla tillgängliga nominella flödeshastigheter

Precision för standardflöde:

± 10 % inom tryckfallsintervallet 1,4 – 10 bar.
Flödesdiagram för BT-Maric konstantflödesventiler >>

Standard tryckfallsintervall:

1,4 – 10 bar

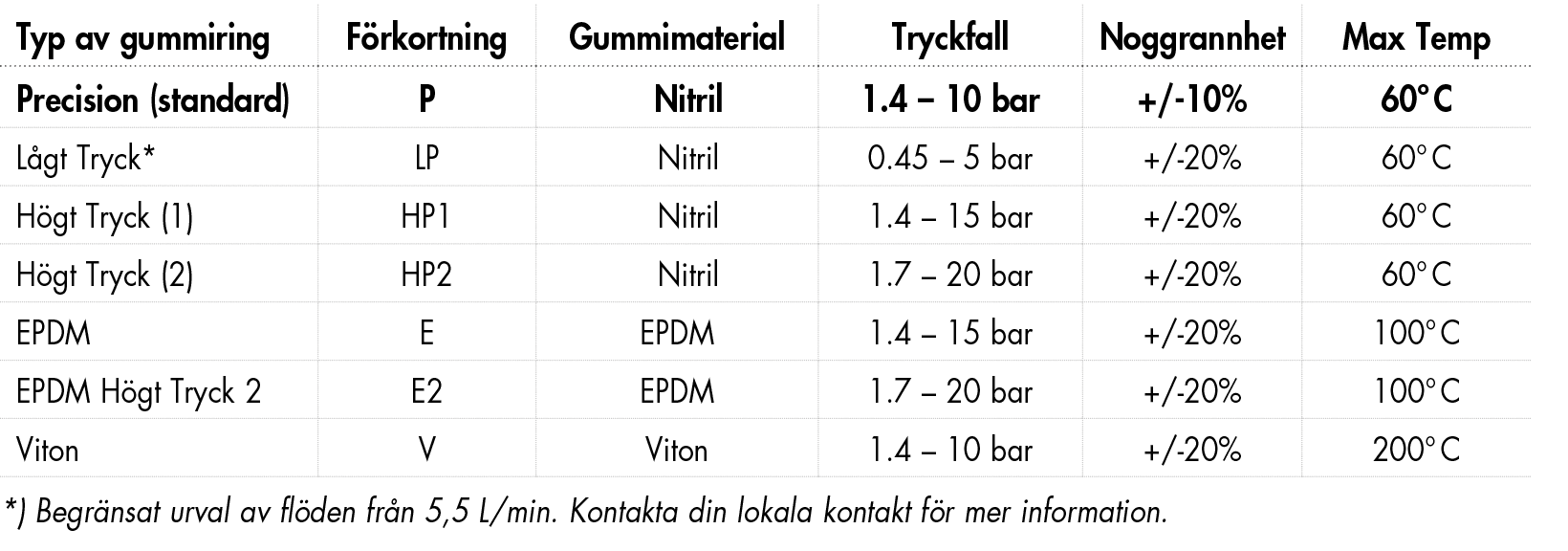

Lösningar för låga och höga tryckfallsintervall

Standarddrifttemperatur:

≤ 60°C

Lösningar för höga drifttemperaturer

Operating Temperatures: up to 200°C (depending on the control rubber type and material of the housing).

Standard storlek:

DN20 upp till DN 300 enligt ISO 7005 (PN10).

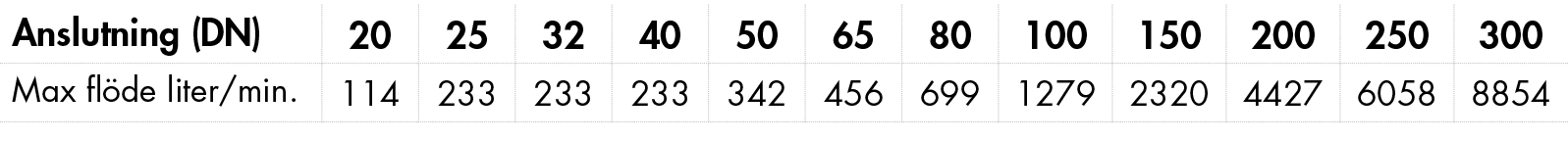

Max flöde per ventilstorlek

Kontakta oss för anpassade klämskivor eller klämskivor som uppfyller kraven enligt ISO 7005 (PN16) – alternativt andra standarder såsom ANSI osv.

Standardmaterial för ventilen:

Mässing, brons, U-PVC och rostfritt stål.

Andra material

POM, PVD-F, Titan, Duplex, PE …

Vi hjälper dig att hitta den bästa lösningen

Vårt expertteam är redo att hjälpa dig att hitta den bästa lösningen och se till att du har all information som behövs för att fatta välgrundade beslut. Kontakta oss idag!

KONTAKTA OSS

BEGÄR OFFERT

SKRÄDDARSYDDA OEM

Varför välja konstantflödesventil av typen klämskiva?

Utforska fördelarna med konstantflödesventil av typen klämskiva

Brett spann av flödeshastigheter
Våra ventiler stöder vatten och andra medier med flöden upp till 8.854 L/min, vilket gör dem lämpliga för en mängd olika applikationer.
Enkelhet, kompakt och tillförlitlighet
Konstruktionen är robust och underhållsfri, med en livslängd på upp till 20 år.
Enkel installation
Ventilen installeras direkt mellan flänsbultar, utan behov av specialverktyg eller modifieringar.
Hög noggrannhet i flödeskontroll
Med vår standardtyp av gummiring, Precision, uppnår vi en flödesnoggrannhet på ±10% av det nominella flödet. Precision är konstruerad för tryckfall mellan 1,4 och 10 bar. Andra tryckfallsintervall är tillgängliga på begäran.
Finns i flera storlekar
Vi erbjuder storlekar från DN20 till DN300 för att tillgodose olika systemkrav.
Flexibelt tryckfallsintervall
Lösningar finns tillgängliga för driftstryck från 0,4 upp till 20 bar.
Stort utbud av materialval
Våra ventiler finns i flera standardmaterial, inklusive mässing, rostfritt stål, brons och U-PVC. På specialförfrågningar finns även POM, PVDF, titan, duplex och PE tillgängliga.

Ytterligare funktioner av BT-Maric
– klämskiva

100% mekanisk lösning
Ventilerna fungerar helt utan extern strömförsörjning.
Självrengörande och underhållsfria
Ventilens konstruktion minimerar risken för igensättning, eliminerar behovet av rutinunderhåll och inget behov av reservdelar.
Motståndskraftiga mot dålig vattenkvalitet
Konstantflödesventilerna är främst avsedda för vattenapplikationer och dessa ventiler är särskilt lämpliga för användning mot dålig vattenkvalitet. Eftersom det flödesreglerande elementet är ett gummimaterial och böjer sig under normala driftsförhållanden. Detta minimerar avsevärt risken för blockering och eliminerar uppbyggnad av kalk.
Förinställt flöde
Ett förinställt flöde för att undvika obehöriga eller oavsiktliga justeringar.
Anpassningsbara lösningar
För specialiserade krav finns anpassningsbara lösningar tillgängliga, vilket säkerställer att dessa ventiler uppfyller unika applikationsbehov.

Så här fungerar våra konstantflödesventiler av typen klämskiva

Såhär fungerar det

Kritiska komponenten i en konstantflödesventil är en gummiring med en öppningsdiameter som reagerar direkt på tryckvariationer i systemet.

När trycket ökar pressas gummiringen ned i sitt koniska säte och gummiringens öppning minskar i storlek så att vattenflödet förblir konstant vid det förutbestämda nominella värdet och vice versa. På så sätt förblir flödet alltid konstant oberoende av tryckvariationer.

Se vår video:

En mekanisk metod för att säkerställa ett konstant flöde.

LÅGT TRYCK

Gummiringen har en större öppning vid lågt tryck.

HÖGT TRYCK

Vid högt tryck pressas gummiringen ned i den koniska sätet på ett sätt så att gummiringens öppning blir mindre och flödet därigenom förblir konstant.

Så här specificerar du din konstantflödesventil av typen klämskiva

Bestäm din ventil – steg för steg

Följ dessa steg för att specificera ventilen av typen klämskiva, som passar bäst för din applikation:

Definiera vilket flöde applikationen behöver
Välj typ av gummiring
Välj material för ventilhuset
Specificera ventilstorlek (DN)
Ange kvantitet

Läs mer om varje steg i vår specifikationsguide.

Specificera din klämskiva

Vi förstår att valet av rätt konstantflödesventil kan vara avgörande för ditt projekts framgång.

Vänligen se vår guide för hjälp med att specificera dina standardventiler av typen klämskiva steg för steg.

Specifikationsguide

Specificera icke-standardventil av typen klämskiva

Vi förstår att varje applikation är unik. Därför erbjuder vi personlig vägledning och skräddarsydda lösningar efter dina specifika behov.

För detaljerade specifikationer, priser, tillgänglighet eller andra frågor, tveka inte att kontakta oss. Vårt team är redo att hjälpa dig hitta rätt lösning för ditt system.
